Автоматичний палетообмотувач SMARTWRAP X20 2000кг

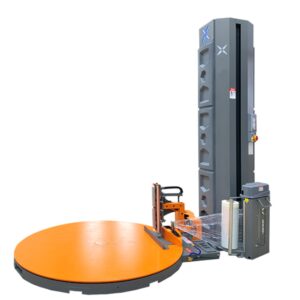

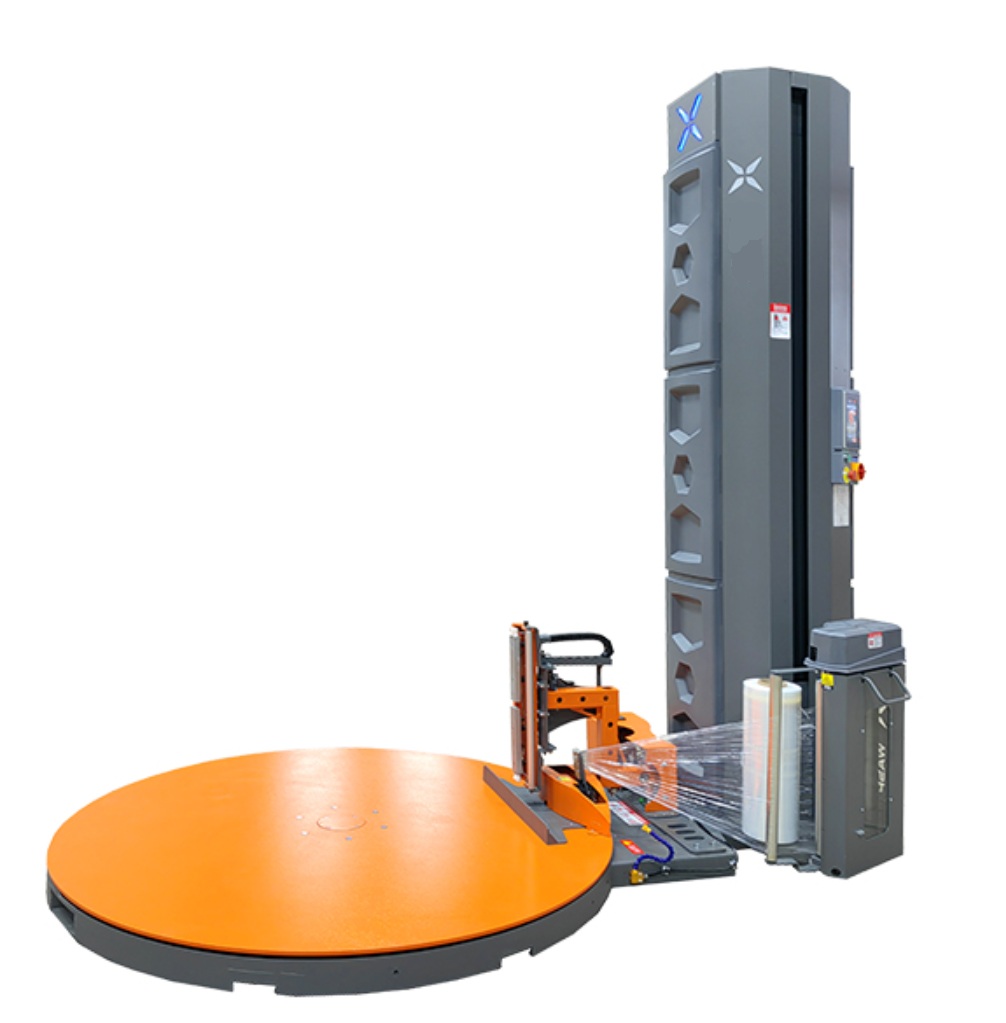

SMARTWRAP X20 повністю автоматичний палетообмотувач

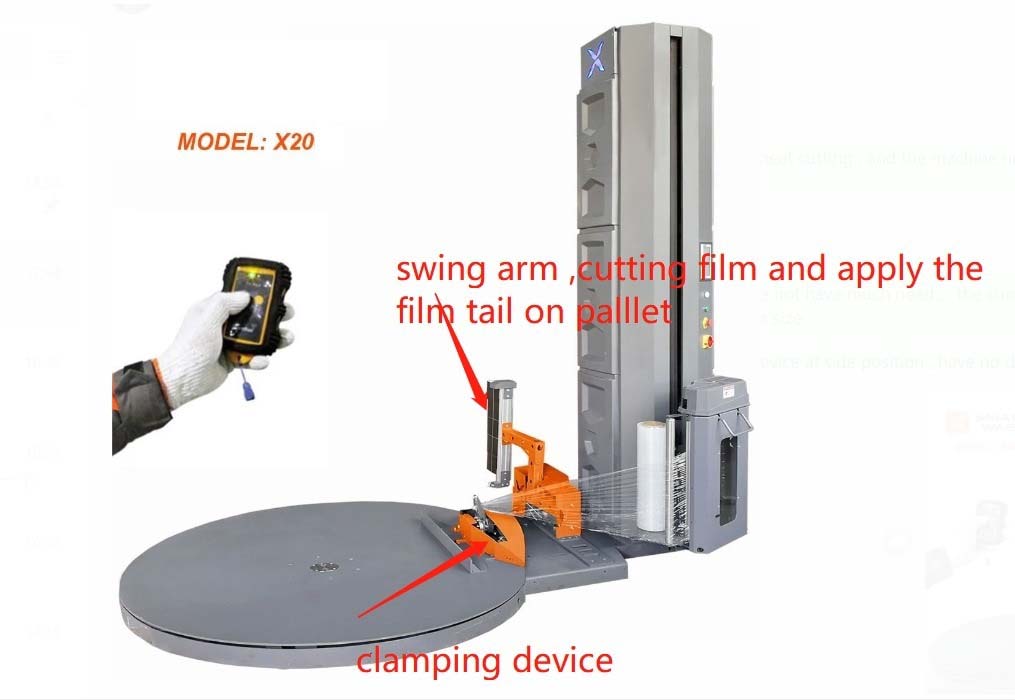

SMARTWRAP X20, це повністю автоматичний палетообмотувач: палета заїжджає на поворотний стіл, оператор натискає одну кнопку, на машині або на пульті, і машина сама утримує плівку, обмотує вантаж, відрізає плівку гарячим дротом і укладає кінець на палету. Не потрібно вручну прикріплювати плівку на початку чи відрізати її в кінці.

Обмотує палети до 2000 кг на 1800 мм поворотному столі (2000 мм за запитом), до висоти 2350 мм (2800 або 3200 мм за запитом), зі швидкістю 30–40 палет на годину.

Привідна каретка розтягує плівку на 300 % перед нанесенням на вантаж: один метр плівки стає трьома, тому рулон вистачає на втричі більше, а плівка утримує вантаж під рівномірним натягом. Фотодатчик вимірює висоту кожної палети, тому плівка не обмотує вище вантажу.

Внизу машина звужує плівку в мотузку, яка фіксує вантаж до палети, вантаж не зсувається у вантажівці, а якщо навантажувач зачепить нижню плівку, вона не порветься наскрізь. У машині збережено щонайменше десять програм обмотування, а світлодіодний індикатор показує стан: синій, готова, зелений, працює, червоний, тривога. Працює від однофазної мережі 220–240 В, 1,5 кВт, вага 750 кг.

Де застосовується SMARTWRAP X20

SMARTWRAP X20 повністю автоматичний палетообмотувач використовується у виробництві, логістиці та складських приміщеннях, де потрібна висока продуктивність і надійна фіксація вантажу. Підходить для обмотування палет з коробами, мішками, бочками або змішаними вантажами, які потрібно стабілізувати для транспортування чи зберігання. Зазвичай встановлюється в кінці пакувальної або виробничої лінії чи в зоні відвантаження.

Цей обмотувач обирають для підприємств, які обробляють великі обсяги палет за зміну, особливо якщо вантажі різняться за розміром, формою чи стійкістю.

Технічні характеристики

SMARTWRAP X20 у щоденній експлуатації

Оператори повинні контролювати запас плівки, перевіряти правильність заправлення плівки та переконатися, що зона навколо платформи вільна перед запуском циклу.

SMARTWRAP X20 у роботі: відео

▶

Що дає палетообмотувач для Вашої відправки

• Ніхто не торкається плівки. Машина утримує плівку, відрізає її гарячим дротом і прикладає кінець до вантажу, тому оператор лише заїжджає палетою, натискає старт і вивозить її.
• 300 % попереднього розтягування. Один метр плівки стає трьома, тож рулон вистачає у три рази довше, а вантаж фіксується рівномірно.
• 30–40 палет на годину. Виміряно на палеті 1 × 1,2 × 1,8 м з двома шарами обмотки. Достатньо для відвантажувальної зони з постійною роботою.
• Десять програм, одна кнопка. Легкі, важкі та нестабільні вантажі мають окремі програми; оператор лише обирає потрібну.
• Вимірює вантаж самостійно. Фотодатчик визначає верх палети, тому плівка не витрачається даремно.
• Запчастини для обслуговування. Керування SIEMENS, датчики SICK, реле OMRON і двигун GPG. Стандартні промислові комплектуючі, а не закрита система.

Плівка, керування та безпека

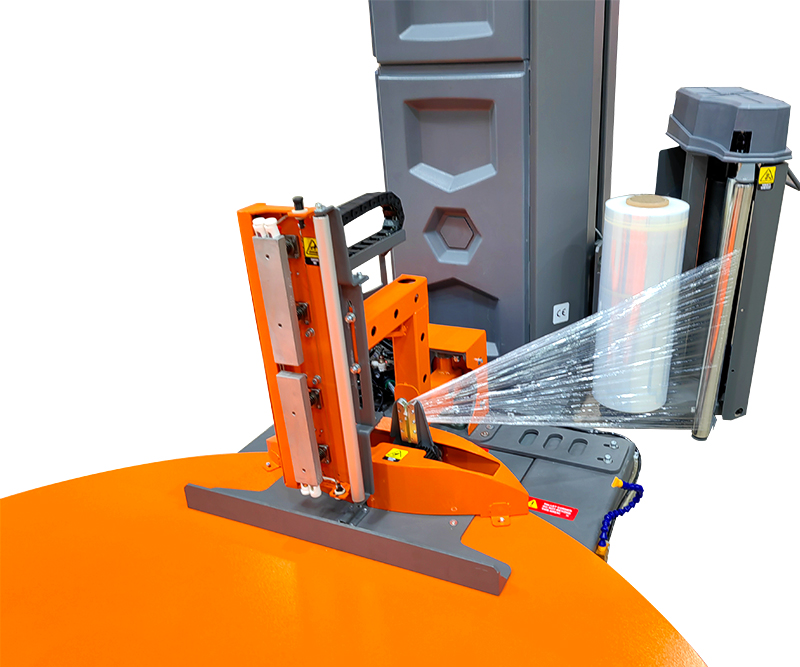

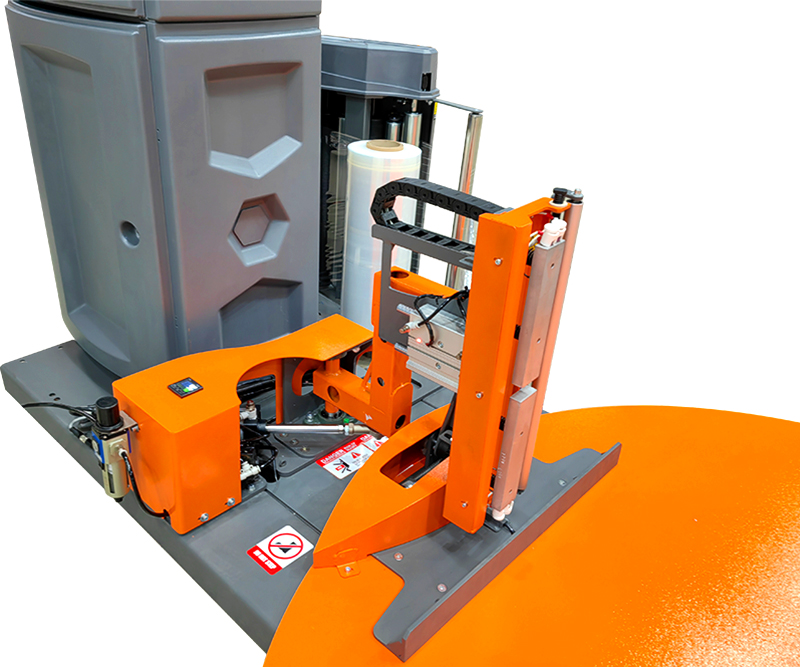

• Повністю автоматичне затискання та відрізання плівки гарячим дротом
• Система фіксації палети: плівка скручується внизу та прив’язує вантаж до палети
• Дистанційний запуск
• Світлодіодна індикація: синій, готовність, зелений, робота, червоний, тривога
• Вантаж до 2000 кг
• Платформа 1800 мм (2000 мм за запитом), 3–12 об/хв
• Висота обмотки до 2350 мм (2800 або 3200 мм за запитом)

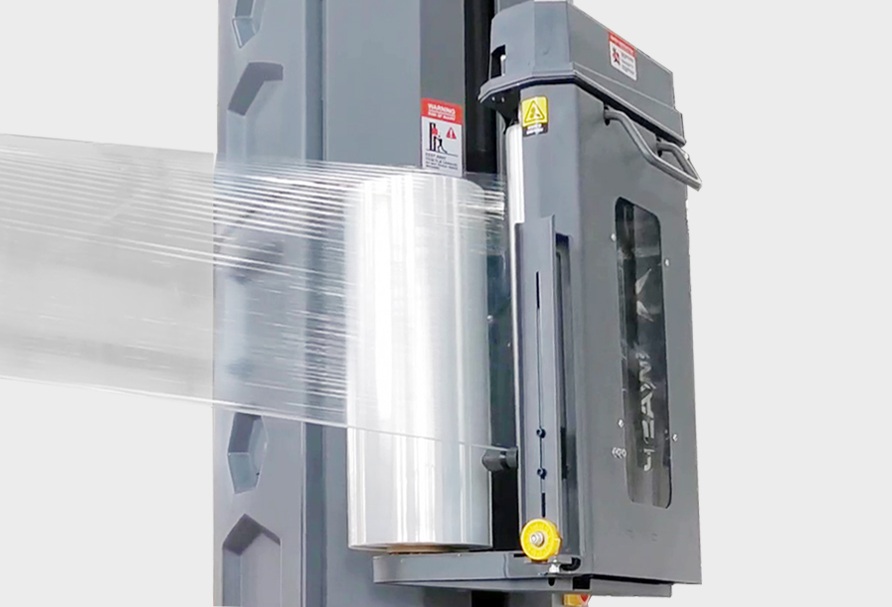

• Привід попереднього розтягування 300 % (до 380 %), швидкість каретки 1,5–5,5 м/хв
• 30–40 палет на годину

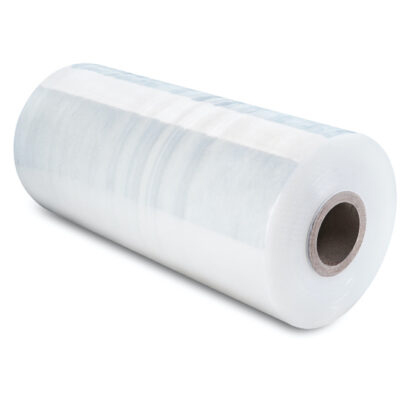

• Стрейч-плівка шириною 500 мм (750 мм за запитом), 12–35 мкм, рулон до 250 мм і 15 кг, втулка 76 мм
• Щонайменше 10 програм обмотування, регульована сила натягу плівки, система формування джгута
• Автоматичне вимірювання висоти вантажу за допомогою фотодатчика
• Система захвату піддона входить у комплект

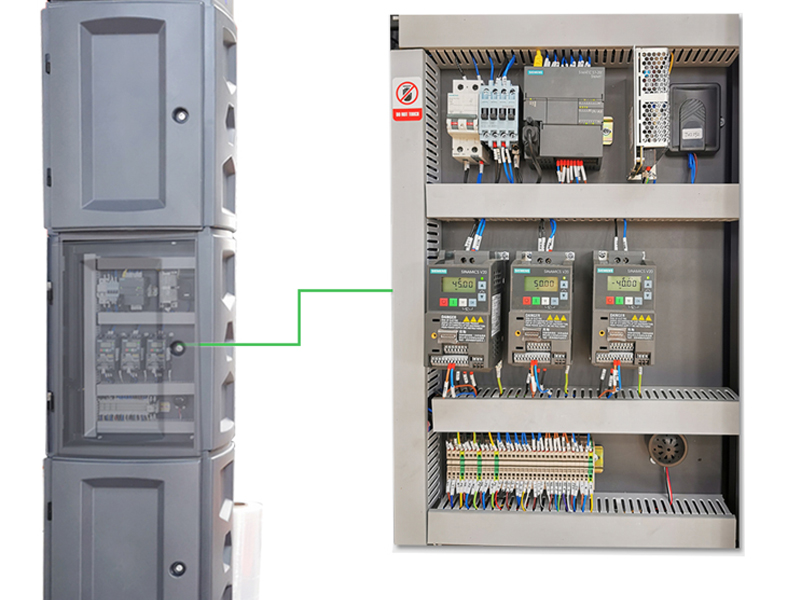

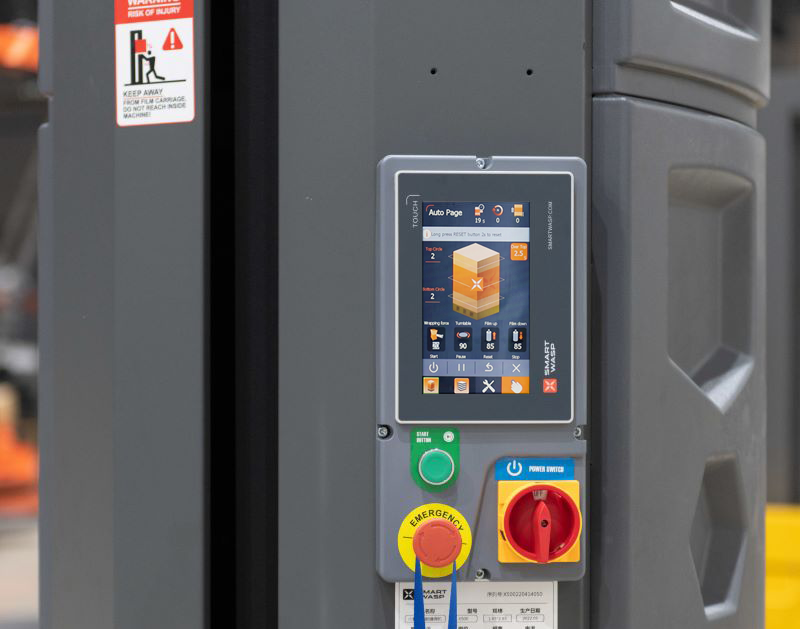

• Сенсорний екран X-LINE 7 дюймів, SIEMENS PLC та інвертор, датчики SICK
• Плавний старт і зупинка, страховий ремінь у колоні, CE
• 220–240 В, 50/60 Гц, одна фаза, 1,5 кВт; стиснене повітря для затискача та ножа плівки

Вибір і використання SMARTWRAP X20

Поширені помилки: використання рулонів плівки поза вказаним діапазоном, перевантаження платформи або робота машини без вільного простору навколо. Щоб уникнути простоїв, тримайте машину в чистоті, своєчасно замінюйте зношені рулони плівки та дотримуйтеся графіка обслуговування рухомих частин і систем безпеки. Якщо обмотуєте нестабільні чи нерівномірні вантажі, обирайте або налаштовуйте програму для додаткових обмоток зверху чи знизу за потреби.

Як користуватися палетообмотувачем SMARTWRAP X20

1. Встановіть рулон стретч-плівки на каретку та пропустіть плівку через ролики попереднього розтягування.
2. Виберіть програму на сенсорному екрані або задайте кількість обмоток, швидкість платформи, швидкість каретки та силу натягу для цього вантажу.
3. Заїдьте піддоном на платформу за допомогою навантажувача або рокли.
4. Натисніть старт на машині або на пульті дистанційного керування. Машина утримує плівку, обмотує вантаж знизу догори і назад, формує джгут плівки внизу, відрізає її гарячим дротом і укладає кінець на вантаж.
5. Вивезіть піддон і поставте наступний; для рокли доступний пандус.

Налаштування та обслуговування

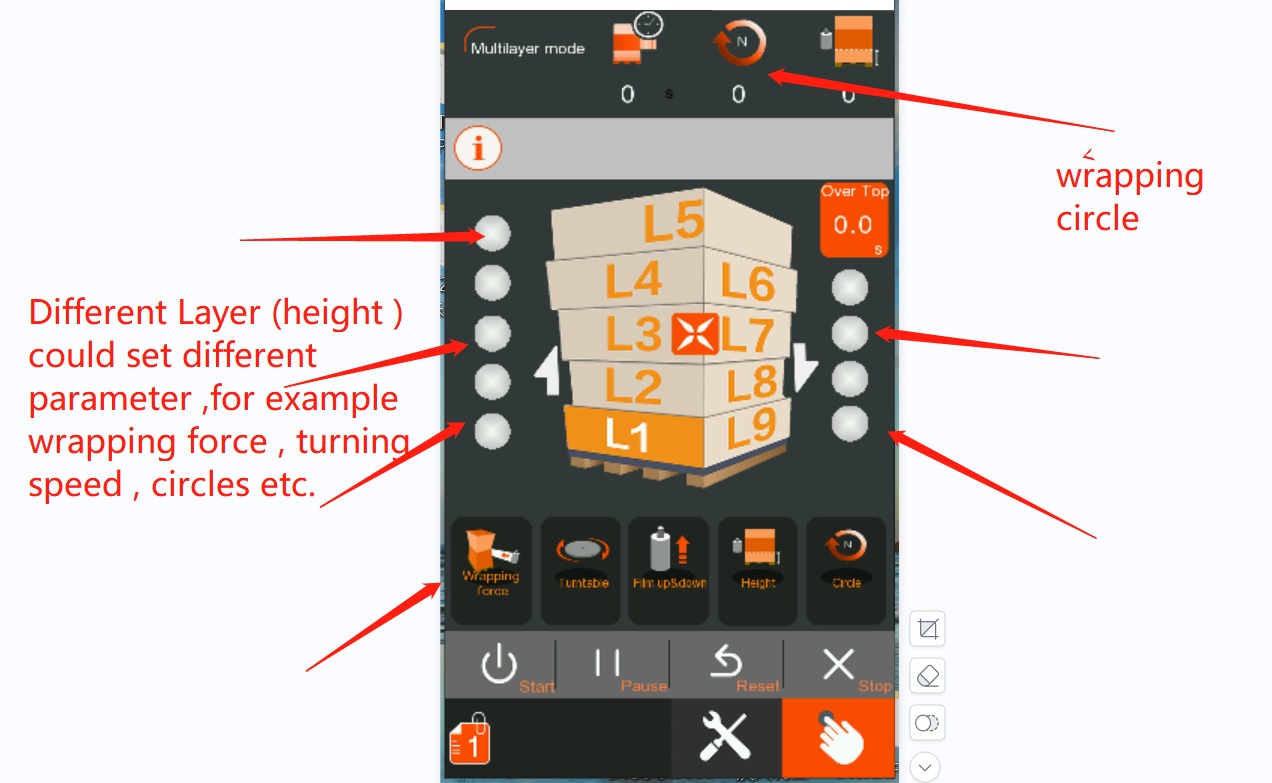

• Програми. У машині збережено щонайменше десять програм: кількість обмоток знизу, посередині та зверху, швидкість платформи і каретки, сила натягу плівки.
• Сила натягу. Регулюється: міцно для важкого, стійкого піддона, м’якше для легкого чи нестабільного вантажу, щоб плівка не розтягнула його.
• Плівка. Стретч-плівка шириною 500 мм (750 мм за запитом) і товщиною 12–35 мкм, рулони до 250 мм у діаметрі та 15 кг, на гільзі 76 мм (50 мм за запитом).
• Захват піддона. Внизу плівка звужується у джгут, який утримує піддон і вантаж разом; це стандартна функція кожної машини і не потребує налаштувань.
• Обслуговування. Вимикайте машину перед будь-якими роботами. Тримайте платформу, ролики та гарячий ніж вільними від плівки, перевіряйте страховий ремінь у колоні.

Перед замовленням палетообмотувача

Ціна вказана на цій сторінці. Декілька деталей визначають, чи підходить цей палетообмотувач для Вашої відправки: перевірте їх перед тим, як запитувати комерційну пропозицію, або надішліть їх нам, і ми розглянемо їх разом з Вами.

• Розмір і вага палети. Стандартний стіл 1800 мм (2000 мм за запитом) і вантажі до 2000 кг.
• Висота вантажу. До 2350 мм стандартно; 2800 або 3200 мм за запитом.
• Плівка. Стрейч-плівка шириною 500 мм і товщиною 12–35 мкм на гільзі 76 мм; палетообмотувач самостійно розтягує її на 300 %.
• Живлення і повітря. 220–240 В, 50/60 Гц, одна фаза, 1,5 кВт. Звичайна розетка. Затискач плівки та ріжучий механізм працюють на стисненому повітрі, тому палетообмотувач потребує підключення до повітряної магістралі.
• Простір і опції. З поворотним столом 1800 мм палетообмотувач має розміри 2795 × 1800 × 2730 мм і важить 750 кг; постачається у ящику 2,9 × 1,95 × 0,95 м, 6 м³. Доступні рампа для рокли та ваги.
