Автоматична етикетувальна машина A175LB – 40–120 шт/хв

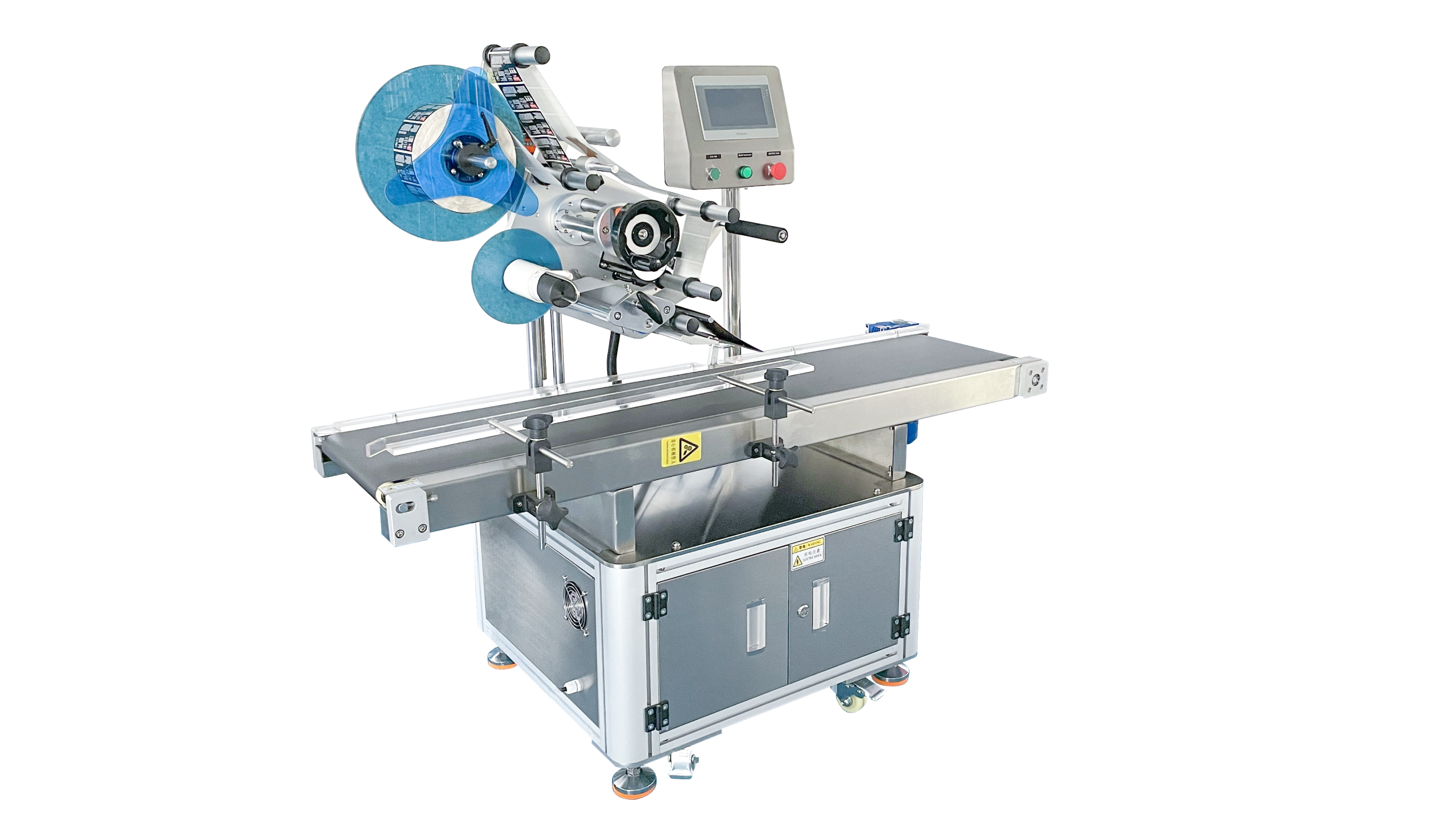

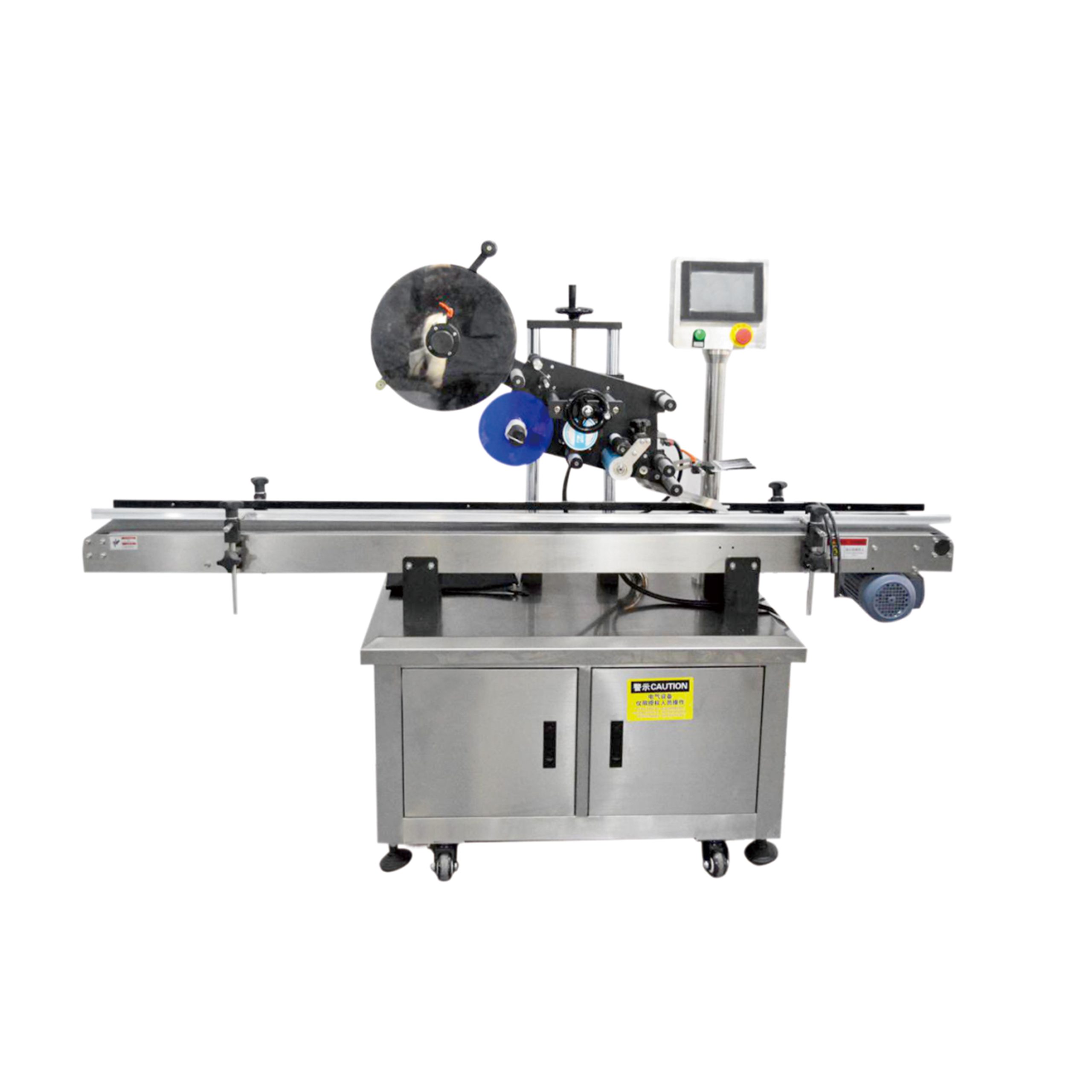

Автоматична етикетувальна машина A175LB

A175LB, це автоматична етикетувальна машина для плоских поверхонь. Виріб кладуть на конвеєр, машина транспортує його до головки, визначає положення, знімає етикетку з підкладки та прикочує її, а оператор лише подає та забирає продукцію.

Вона етикетує від 40 до 120 штук за хвилину, тобто одна етикетка кожні пів секунди на максимальній швидкості, і розміщує етикетку з точністю ±1 мм від заданого місця.

Етикетки можуть бути довжиною від 6 до 250 мм і шириною від 20 до 175 мм, а вироби, довжиною 40–250 мм, шириною 40–200 мм і висотою 0,2–100 мм: від плоскої картки до заповненого короба.

Конвеєр і головка приводяться в рух кроковим двигуном під керуванням ПЛК, тому однакова відстань повторюється у кожному циклі. Машина споживає 400 Вт від розетки 110 В або 220 В і займає 1500 × 650 × 1400 мм на підлозі.

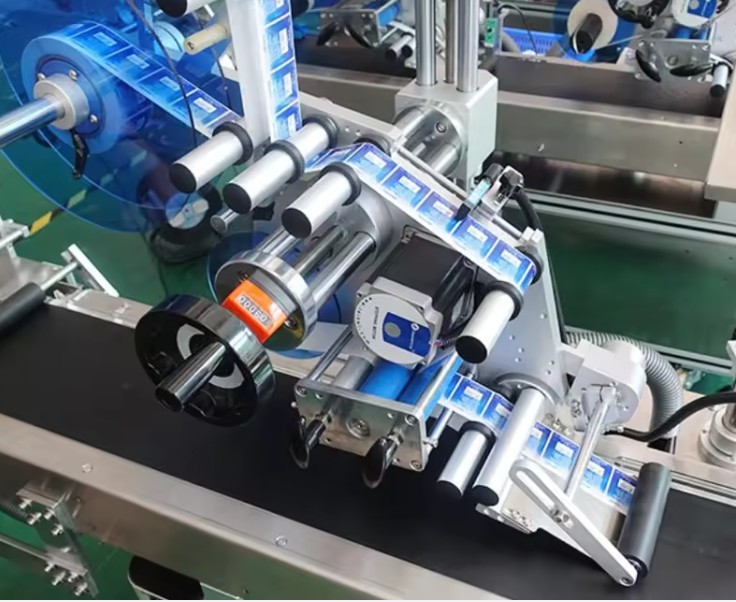

Автоматична етикетувальна машина A175LB у виробництві

A175LB застосовується у виробництві, пакуванні, логістиці та дистрибуції, де для плоских виробів потрібне стабільне нанесення етикеток. Підходить для коробів, лотків, рукавів і плоских промислових компонентів, що відповідають заданим розмірам. Типові сфери застосування: пакування продуктів харчування, фармацевтики, товарів народного споживання та електроніки, а також маркування для обліку й відстеження у логістичних центрах.

Машина розрахована на вбудування у лінії з потоком продукції зліва направо. Її можна розмістити між вхідним і вихідним конвеєрами, підтримуючи як пакетний, так і безперервний режим роботи. Компактні габарити дозволяють інтегрувати машину там, де обмежена площа.

Оператори завантажують вироби на конвеєр і знімають їх після етикетування. Для найкращого результату потрібна стабільна орієнтація та вирівнювання виробу. Регульовані напрямні та механізми позиціювання головки забезпечують точність і повторюваність для різних артикулів. Оператор контролює наявність рулону етикеток, перевіряє натяг і правильність нанесення етикеток під час роботи.

Технічні характеристики

Етикетувальна машина A175LB на відео

▶

Що змінює автоматична етикетувальна машина

• Одна людина замість трьох. 40–120 штук за хвилину, це більше, ніж може наклеїти людина вручну, і машина не сповільнюється наприкінці зміни.
• Кожна етикетка на одному місці. ±1 мм, оскільки продукт визначає фотоелемент, а етикетку подає кроковий двигун, а не людина.
• Етикетки до 175 мм завширшки. Широка етикетка з декларацією, штрихкодом і адресою наноситься за один прохід.
• Від картки до короба. Продукція висотою від 0,2 до 100 мм працює на одній машині; головка регулюється вгору-вниз і вперед-назад.
• Прикочує етикетку. Після нанесення етикетки механізм прикочування розгладжує її, тому немає пухирців і піднятих кутів.
• Звичайна розетка. 400 Вт при 110 В або 220 В. Без стисненого повітря і без трифазного живлення.

Комплектація

• Автоматична етикетувальна машина для плоских поверхонь, модель AFLB175
• Швидкість етикетування 40–120 шт/хв
• Точність етикетування ±1 мм
• Розмір етикетки: довжина 6–250 мм, ширина 20–175 мм
• Розмір продукту 40–250 × 40–200 × 0,2–100 мм
• Кроковий двигун під керуванням ПЛК
• Напрям руху зліва направо

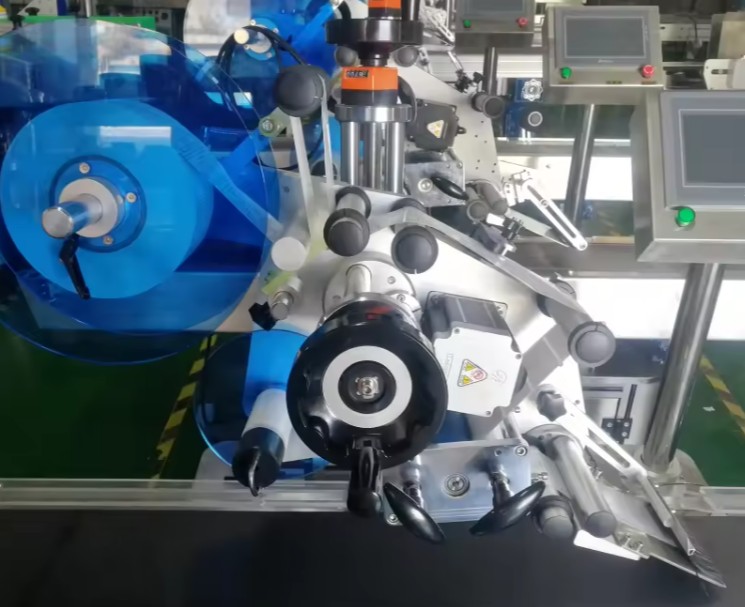

• Головка для етикетування регулюється по вертикалі та вперед-назад
• Ролик для притискання етикетки розгладжує її
• Живлення 110 В або 220 В, 50–60 Гц, 400 Вт
• Габарити машини 1500 × 650 × 1400 мм, 260 кг
• Гарантія 12 місяців

Як наноситься етикетка

1. Встановіть рулон етикеток на подачу, проведіть підкладку через відокремлювач до намотувача та відрегулюйте гальмо, щоб стрічка залишалася натягнутою.
2. Встановіть висоту та положення головки вперед-назад під Ваш продукт, а також задайте позицію етикетки на панелі.
3. Викладайте продукти на конвеєр вздовж напрямних, один за одним.
4. Фотоелемент визначає продукт, тяговий двигун подає етикетку, а відокремлювач передає її на продукт.
5. Притискний ролик прикочує етикетку, і продукт виходить з машини з етикеткою.

Налаштування та обслуговування

• Позиція етикетки. Затримка між фотоелементом і головкою визначає, куди потрапить етикетка. Змінюйте її невеликими кроками та перевіряйте на реальному продукті.
• Натяг стрічки. Гальмо та ролики тримають підкладку натягнутою. Слабкий натяг призводить до кривого наклеювання етикетки.
• Висота головки. Встановіть її під висоту продукту, щоб етикетка лягала рівно, а не тягнулася по поверхні.
• Напрямні продукту. Продукт має рухатися паралельно до стрічки з етикетками. Якщо вони не паралельні, етикетка завжди клеїться під кутом.
• Очищення. Прибирайте паперові залишки, очищуйте ролики та електричний щиток спиртом або нейтральним засобом, а лінзу датчика протирайте м’яким пензликом. Не використовуйте кислотні засоби чи матеріали, що дряпають.
• Регулярна перевірка. Замінюйте запобіжник у разі старіння та обробляйте сталеві частини антикорозійним маслом. Машина потребує кімнатної температури, без вологи та випарів.

Перед замовленням

Ціна вказана на цій сторінці. Етикетувальну машину підбирають під продукт і етикетку, тому перевірте ці параметри перед замовленням:

• Розмір продукту. Довжина 40–250 мм, ширина 40–200 мм і висота 0,2–100 мм, верхня поверхня має бути плоскою.
• Розмір етикетки. Довжина 6–250 мм і ширина 20–175 мм, у рулоні з підкладкою.
• Продуктивність. 40–120 штук за хвилину, тобто 2400–7200 за годину. Залиште запас часу для заміни рулонів.
• Габарити. 1500 × 650 × 1400 мм і 260 кг на підлозі, плюс місце для подачі та зняття продукції.
• Менша машина. Для столу та повільнішої лінії T160LB наносить етикетки на 30–80 штук за хвилину, має висоту 800 мм і встановлюється на робочий стіл.
• Доставка. Машина транспортується у ящику, 2,37 м³ і 280 кг брутто.
