Автоматична горизонтальна стрепінг машина HAMMER для ПП або ПЕТ стрічки 9-15 мм

Автоматична горизонтальна стрепінг машина HAMMER для високих палетованих вантажів

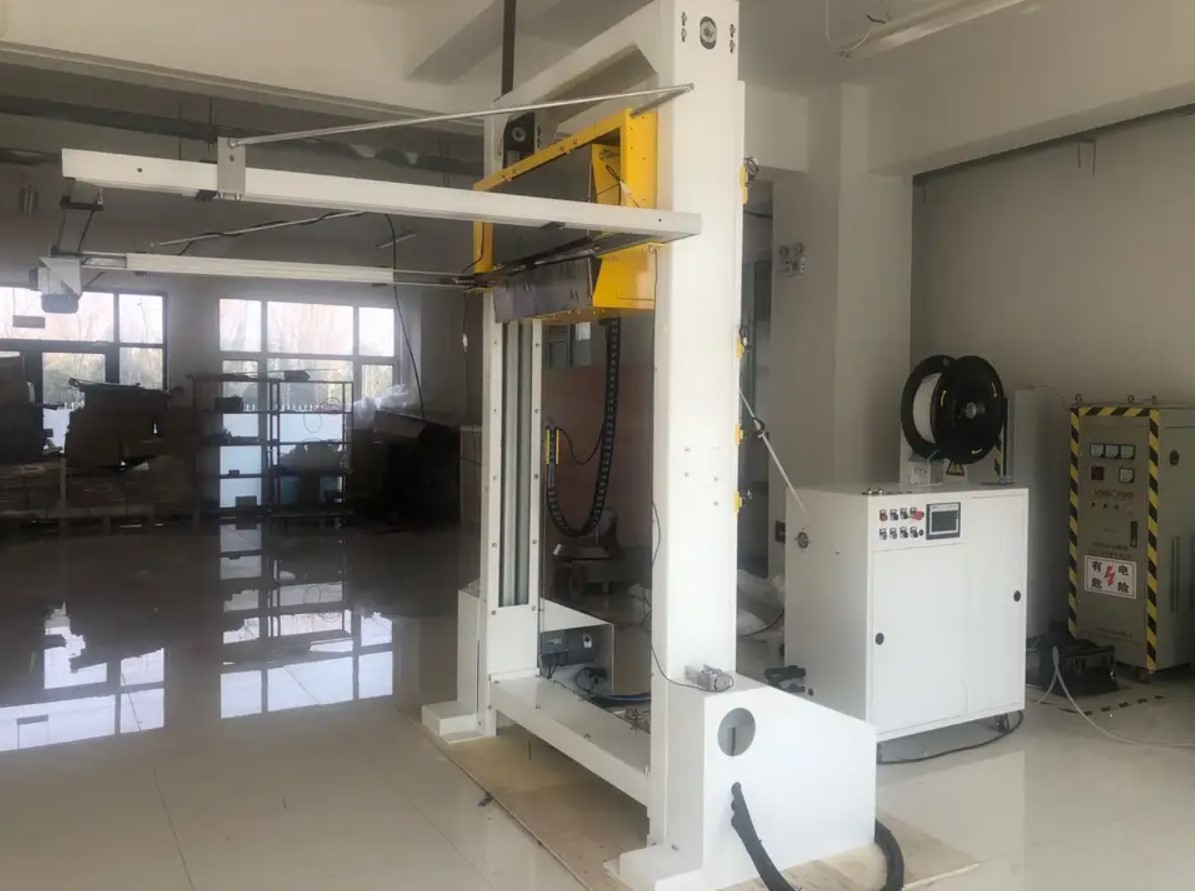

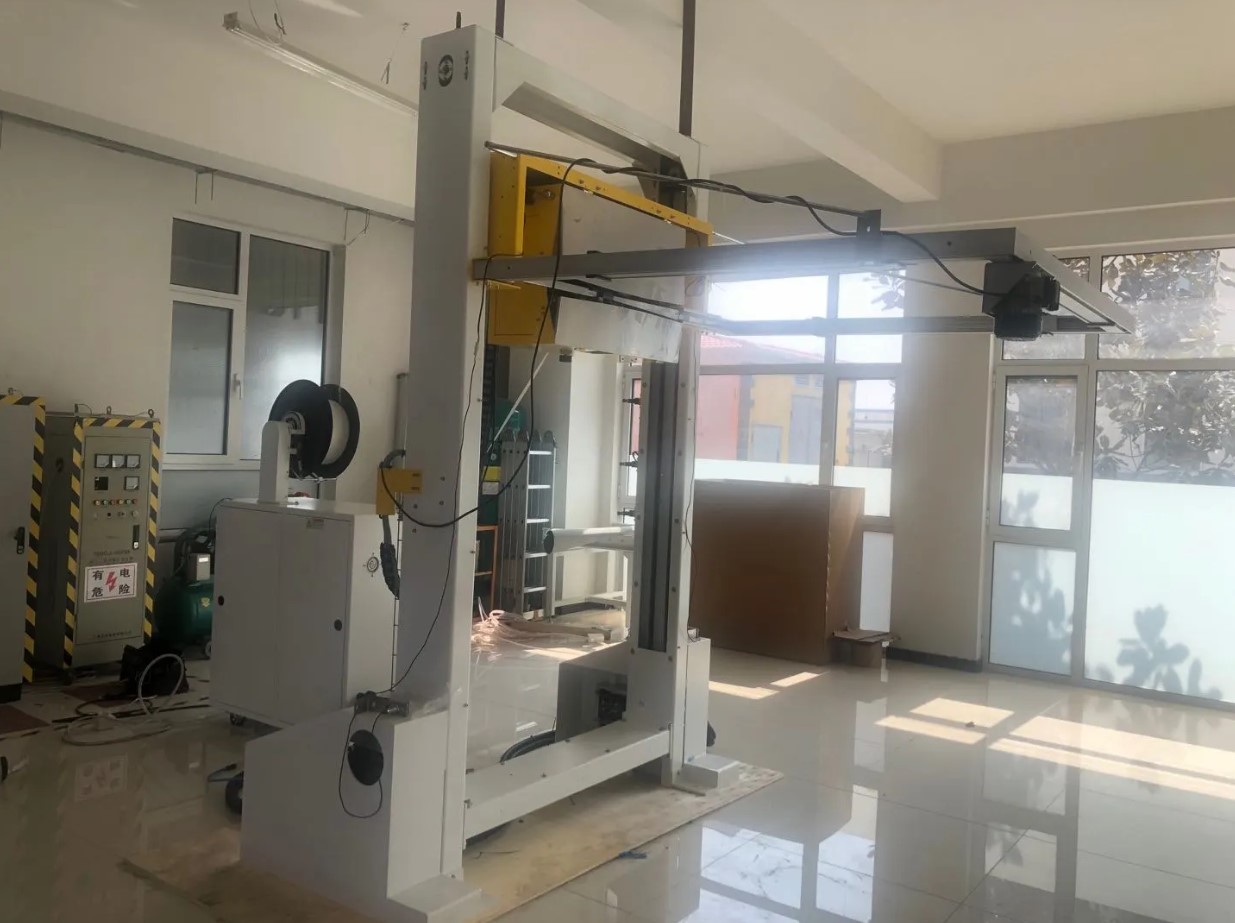

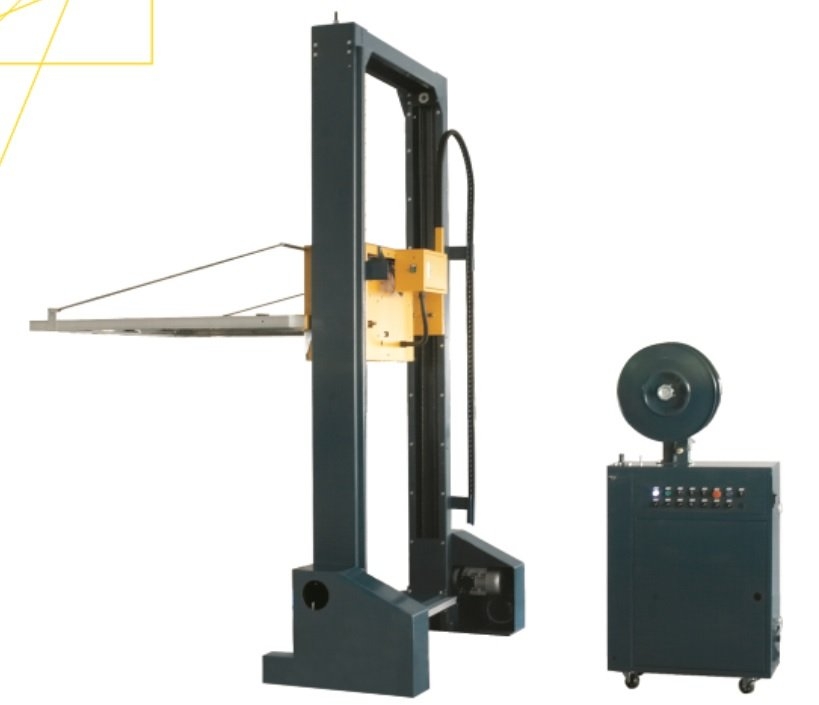

HAMMER — це автоматична горизонтальна стрепінг машина: вона накладає одну або декілька горизонтальних стрепінг стрічок навколо палетованого вантажу та зварює кожну збоку. Вантаж не переміщується. Горизонтальна дуга рухається вгору та вниз по стійках машини й обхоплює кожну стрічку навколо штабеля, тому високі вантажі залишаються скріпленими по шарах під час зберігання та транспортування.

Стандартна дуга має розміри 1500 × 1500 мм всередині і підходить для вантажів довжиною 500–1500 мм, шириною 1000–1500 мм і висотою 800–2500 мм; дуги інших розмірів виготовляються на замовлення. Кожна стрічка накладається не більше ніж за 15 секунд, сила натягу регулюється до 90 кг, а машина працює з ПП або ПЕТ стрепінг стрічкою шириною 9–15 мм.

HAMMER призначена для виробничих ліній і може бути встановлена над роликовим конвеєром. Siemens PLC із сенсорним екраном забезпечує роботу в ручному, автоматичному або безперервному режимі, а разом із вертикальною палетною стрепінг машиною ARCUS одна лінія виконує стрепінг вантажів як вертикально, так і горизонтально.

Як обладнання для стрепінгу палет підходить для підприємств, які відправляють високі штабельовані вантажі. Типові сфери застосування, зазначені виробником: хімічне волокно, тютюнова промисловість, фармацевтика, поліграфія та видавництво, холодильне та кондиціонерне обладнання, побутова техніка та кераміка.

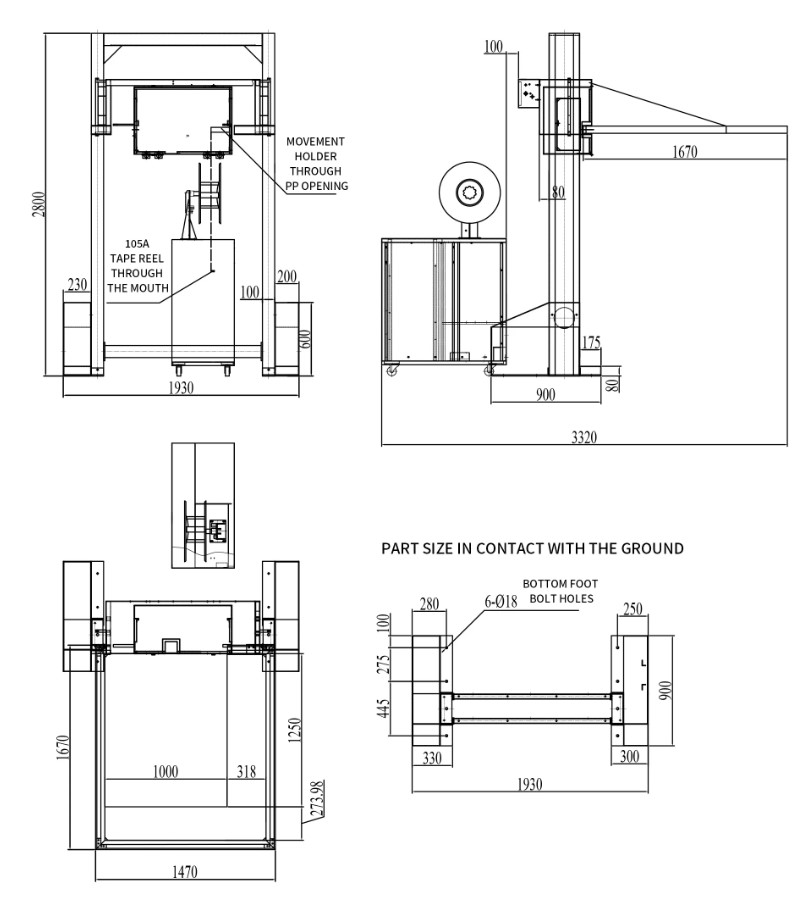

Технічні характеристики

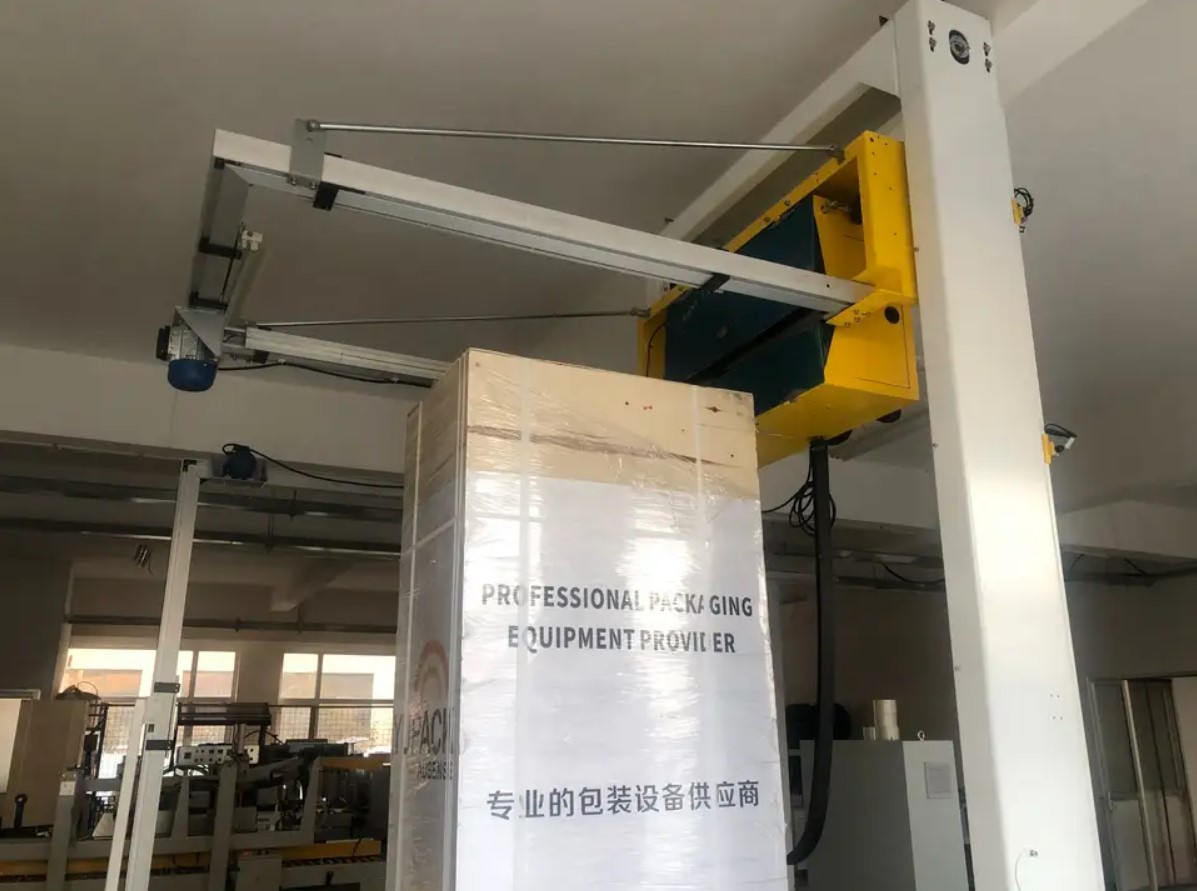

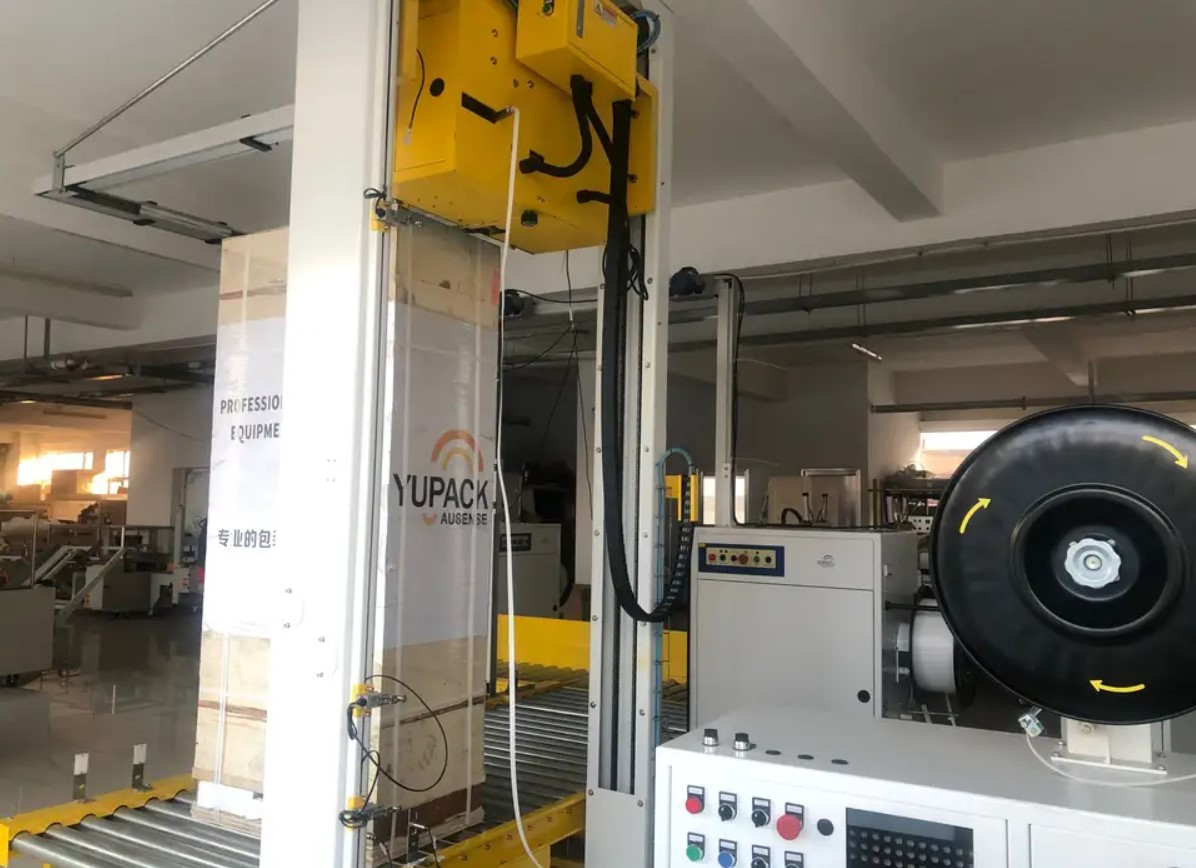

Горизонтальна стрепінг машина в роботі

▶

Що дає це обладнання для стрепінгу палет Вашій лінії

• Вантаж залишається на місці. Дуга переміщується вгору та вниз по стійках, тому палета не піднімається, не повертається і не переміщується між стрічками.
• Одна стрічка або декілька. Встановіть кількість стрічок на вантаж на панелі керування або нанесіть одну стрічку натисканням однієї кнопки.
• Час циклу, який можна планувати. Жодна стрепінг стрічка не потребує більше ніж 15 секунд, тому час стрепінгу на один піддон передбачуваний.
• Стабільне з’єднання. Бічне термозварювання закриває щонайменше 90% перекриття стрічки, а положення зварювання відхиляється не більше ніж на 2 мм.
• Натяг під Ваш вантаж. Регулюється від 0 до 90 кг: делікатно для продукції, яку не можна пошкодити, надійно для важких штабелів.
• Ваша стрічка, Ваш розмір вантажу. Працює з ПП або ПЕТ стрепінг стрічкою шириною 9–15 мм, а арку можна виготовити більшою або меншою за стандартні 1500 × 1500 мм.
• Повний горизонтальний стрепінг піддона за один прохід. У парі з вертикальною стрепінг машиною ARCUS вантаж отримує стрічки і зверху, і навколо боків.

Керування, зварювання та безпека горизонтальної стрепінг машини для піддонів

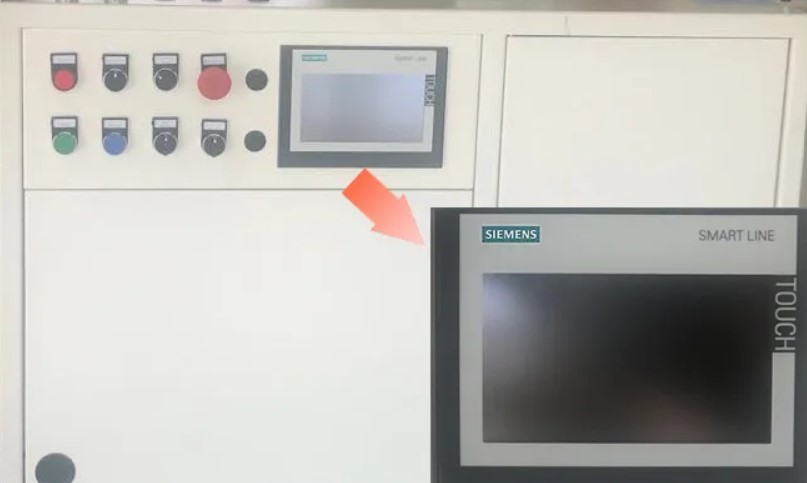

• Siemens PLC з сенсорним екраном Siemens SMART LINE
• Контактори, реле та кнопки Schneider; індуктивні датчики наближення P+F або FOTEK
• Ручний, автоматичний та безперервний режими, а також кнопка для однієї стрічки

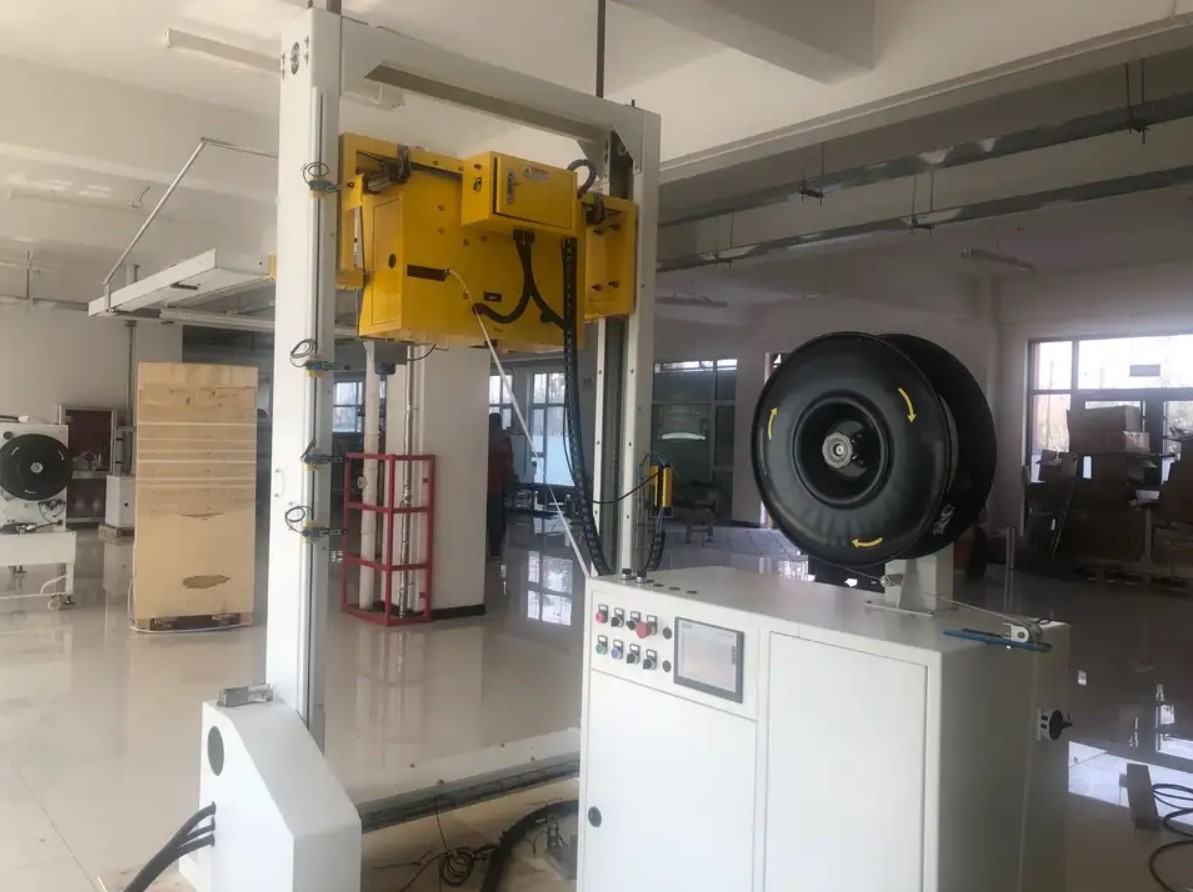

• Стрепінг головка 105A з бічним термозварюванням; нагрівач готовий приблизно через 30 секунд після вмикання, температура регулюється
• Датчик піддона та кінцевий вимикач: стрепінг модуль рухається вперед до вантажу та починає стрепінг при контакті
• Верхній і нижній кінцеві вимикачі зупиняють арку на кінцях її ходу
• Кнопка аварійної зупинки, яка зупиняє машину на будь-якому етапі циклу
• Арка з алюмінієвого сплаву, стандартно 1500 × 1500 мм всередині

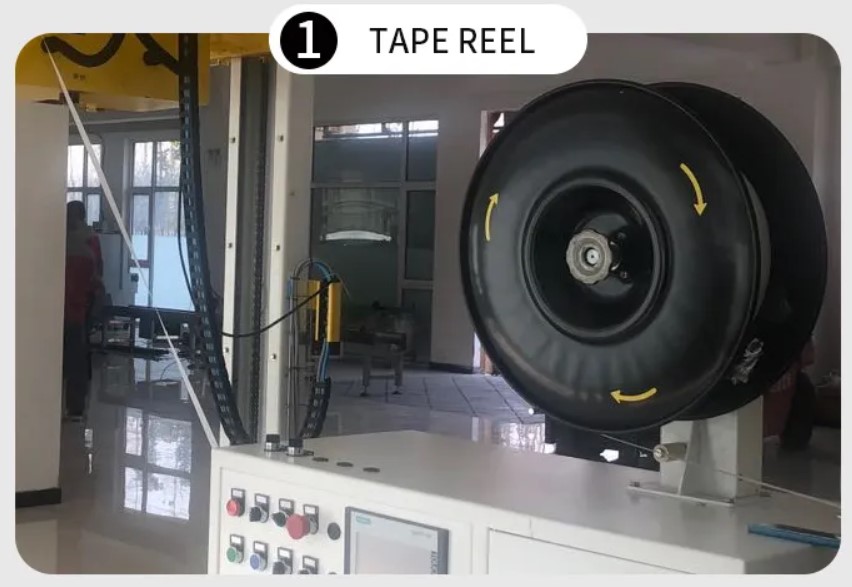

• Диспенсер для стрічки з котушкою з внутрішнім діаметром 200–210 мм та зовнішнім діаметром 400–500 мм
• Рівень шуму не перевищує 75 дБ(А); працює при температурі 0–40 °C та вологості до 90%

Як працює горизонтальний стрепінг на HAMMER

1. Увімкніть автоматичний вимикач: загоряється індикатор живлення, а нагрівач потребує близько 30 секунд для розігріву.
2. Виберіть кількість стрічок на вантаж на панелі керування.

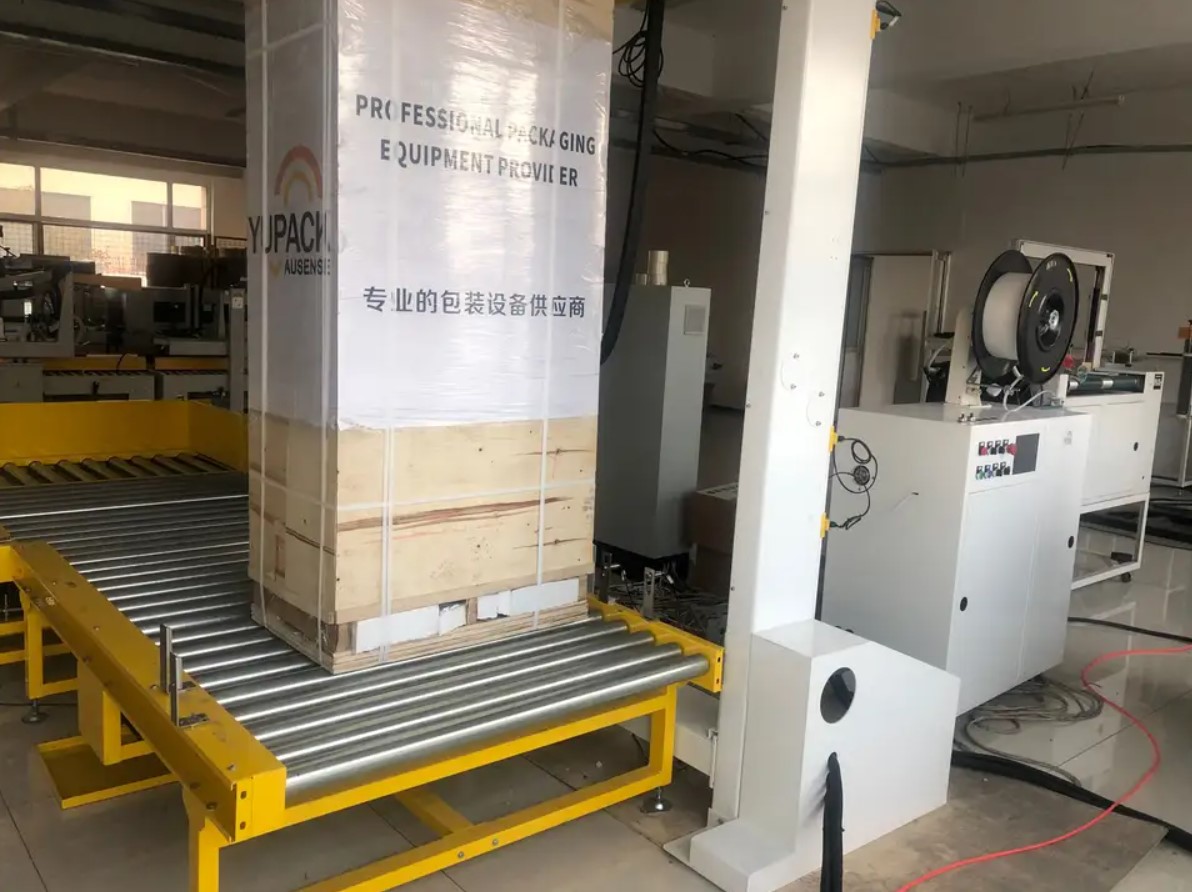

3. Розмістіть вантаж у центрі арки, наприклад, на роликовому конвеєрі.
4. Датчик визначає наявність палети, і стрепінг-агрегат рухається вперед, поки кінцевий вимикач не торкнеться вантажу.
5. Дуга переміщується до кожної висоти стрічки по черзі та замикає стрічку навколо вантажу.
6. Щоб накласти одну стрічку, натисніть кнопку стрічки. Кнопка аварійної зупинки зупиняє машину у будь-який момент.

Цикл запаювання стрепінг машини HAMMER, крок за кроком

1. Стрічка знаходиться у положенні, і машина отримує сигнал на стрепінг.
2. Правий верхній ніж піднімається та притискає кінець стрічки до напрямної.
3. Двигун підтягує стрічку назад за 0,35 секунди та затягує її навколо вантажу.
4. Маятниковий важіль повторно затягує стрічку.
5. Лівий верхній ніж піднімається та притискає нижній шар стрічки.
6. Нагрівач переміщується між двома шарами стрічки, а середній верхній ніж піднімається, відрізає стрічку та щільно притискає шари один до одного.
7. Ножі та нагрівач повертаються, а напрямна та Т-подібна пластина відсуваються назад.
8. Подаючий двигун подає нову стрічку до Т-подібної пластини, а головний двигун зупиняється: машина готова до наступної стрічки.

Перед замовленням горизонтальної палетної стрепінг машини

Декілька деталей визначають, чи підходить машина для Вашої лінії. Перевірте їх перед тим, як запитати ціну, або надішліть їх нам, і ми розглянемо їх разом з Вами.

• Ширина стрічки. Траєкторія стрічки налаштовується під Вашу стрічку, від 9 до 15 мм завширшки та 0,55–1,0 мм завтовшки, тому вкажіть ширину та товщину при замовленні.
• Котушки стрічки. ПП або ПЕТ стрічка на котушках з внутрішнім діаметром 200–210 мм та зовнішнім діаметром 400–500 мм.
• Розмір вантажу. Ваш найбільший вантаж має поміщатися всередині дуги. Стандартна дуга 1500 × 1500 мм підходить для вантажів до 1500 × 1500 мм і висотою від 800 до 2500 мм; інші розміри дуги виготовляються на замовлення.
• Живлення та повітря. 380 В, 50/60 Гц, трифазне живлення (3 фази, 4 дроти із заземленням), 3,1 кВт, 8 А, і стиснене повітря 0,4–0,6 МПа.
• Габарити та вага. 1930 × 3320 × 2800 мм (Ш × Г × В), 350 кг.
• Доставка та монтаж. Машина постачається частково розібраною у дерев’яних ящиках. Дуга кріпиться під час монтажу, для переміщення машини потрібен навантажувач.
• Обслуговування. Регулярно змащуйте точки змащування, зазначені в інструкції. Якщо ущільнення слабшають при значних коливаннях температури в приміщенні, відрегулюйте температуру нагрівача.
