Машина для обв’язки палет ARCUS для ПЕТ/ПП стрічки 11–12 мм – 0,55–1,0 мм/FI-200 мм – Сила натягу: 0–90 кг – Розмір арки: Ш1500×В2200 мм

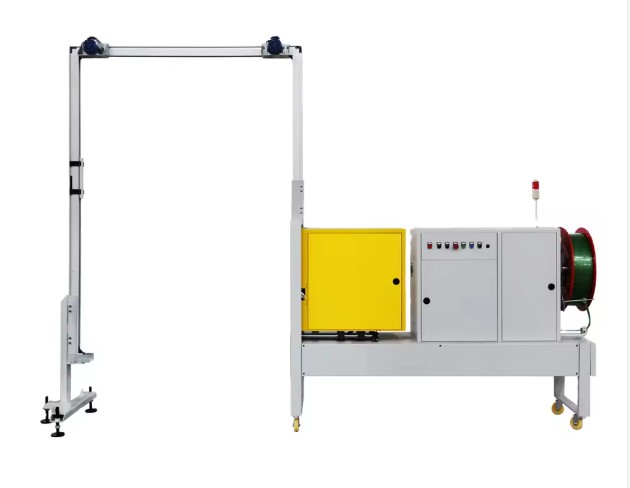

Автоматична палетна стрепінг машина ARCUS

ARCUS, це автоматична палетна стрепінг машина: палета розміщується в арці, машина вертикально обводить вантаж стрепінг стрічкою, натягує її, зварює та відрізає, приблизно 15 секунд на одну стрічку.

Арка має розмір 1500 × 2200 мм (ширина × висота), тому через неї проходить повна палета з вантажем. Арка виготовлена з алюмінієвого сплаву та постачається у трьох частинах, які з’єднуються на місці.

Машина працює зі стрепінг стрічкою ПП або ПЕТ 11–12 мм шириною та 0,55–1,0 мм товщиною; напрямна стрічки налаштовується під товщину використовуваної стрічки. Сила натягу встановлюється від 0 до 90 кг, за один цикл на палету наноситься одна або дві паралельні стрічки.

Циклом керує ПЛК. Фотоелектричний датчик запускає стрепінг, коли палета на місці, або оператор запускає його з панелі. Машина працює від 380 В, три фази, 1550 Вт, та потребує підключення стисненого повітря для пневмоциліндрів.

Автоматична палетна стрепінг машина ARCUS: застосування та інтеграція

Палетна стрепінг машина ARCUS використовується в логістичних центрах, виробничих підприємствах, підрядних пакувальних операціях і розподільчих складах, де потрібна рівномірна фіксація та передбачуваний цикл роботи. Підходить для фіксації палетованих вантажів споживчих товарів, промислових компонентів, хімії, кераміки, побутової техніки та поліграфічної продукції. Машина може працювати як окремий пристрій для пакетної обробки або інтегруватися в конвеєрну лінію з палетуванням на вході та обмотуванням на виході.

Технічні характеристики

Стрепінг машина ARCUS для палет на відео

▶

Що дає стрепінг машина для палет на Вашій відправці

• Близько 15 секунд на одну стрічку. Стрічка подається, натягується, зварюється та обрізається без оператора, палета лише має стояти в арці.
• Дві стрічки за один цикл. На панелі обирається одна або дві стрічки, головка переміщується між ними, тож палета отримує паралельні стрічки без ручного переміщення.
• Три режими роботи. Ручний, автоматичний з фотоелектричним датчиком та безперервний, від одиничної палети до потоку на лінії.
• Сила натягу 0–90 кг. Встановіть під вантаж: стрічка утримує товар на палеті, не деформуючи верхній шар.
• Арка для цілих палет. 1500 × 2200 мм вільного простору для палети з високим вантажем.
• Алюмінієва арка, фірмова електроніка. PLC з компонентами OMRON, MCN та TE; арка з алюмінієвого сплаву.

Арка, головка та керування стрепінг машини

• Вертикальний стрепінг палет через арку 1500 × 2200 мм
• ПП або ПЕТ стрепінг стрічка 11–12 мм, 0,55–1,0 мм; напрямна налаштовується під товщину стрічки
• Сила натягу 0–90 кг
• Близько 15 секунд на одну стрічку; одна або дві паралельні стрічки на палету
• Ручний, автоматичний (фотоелектричний датчик) та безперервний режими
• Автоматичний накопичувач стрічки; подача та повернення стрічки з панелі
• Зварювання під навантаженням, зчеплення не менше ніж на 90 % поверхні стрічки
• PLC, електрокомпоненти OMRON, MCN та TE, аварійна зупинка
• Арка з алюмінієвого сплаву з трьох частин, з’єднується гвинтами на місці
• 380 В, 50 Гц, три фази, 1550 Вт, 4 А; стиснене повітря; шум 75 дБ

Як користуватися стрепінг машиною ARCUS для палет

1. Встановіть котушку стрічки на тримач, протягніть стрічку у механізм подачі та дозвольте машині наповнити накопичувач стрічки.
2. Увімкніть основне живлення та поверніть перемикач подачі у положення SEND, доки стрічка не заповнить шлях навколо арки.
3. Зачекайте близько 30 секунд, поки нагрівач не досягне робочої температури.
4. Встановіть кількість стрічок та силу натягу для вантажу.
5. Поставте палету в арку: в автоматичному режимі фотоелектричний датчик запускає стрепінг, у ручному режимі натискайте кнопку стрічки один раз для кожної стрічки.

Налаштування та обслуговування

• Сила натягу. Від 0 до 90 кг. Менше, для вантажів, що піддаються деформації, більше, для важких, жорстких вантажів.
• Кількість стрічок. Одна або дві, задається на панелі; головка стрепінгу рухається вліво та вправо для розміщення паралельних стрічок.
• Товщина стрічки. Зазор у напрямній налаштовується під використовувану стрічку, щоб забезпечити плавну подачу та повернення.
• Аварійна зупинка. Аварійна зупинка миттєво зупиняє машину; для відновлення поверніть її у напрямку стрілки.
• Обслуговування. Вимикайте основне живлення перед будь-якими роботами. Регулярно очищайте головку стрепінгу від стружки та пилу, змащуйте точки, зазначені в інструкції; не допускайте потрапляння оливи на подаючі ролики.

Перед замовленням стрепінг машини для палет

Ціна вказана на цій сторінці. Декілька деталей визначають, чи підходить машина для Вашої відправки: перевірте їх перед замовленням або надішліть нам, і ми розглянемо їх разом з Вами.

• Розмір палети та вантажу. Завантажена палета повинна проходити через арку 1500 × 2200 мм.
• Стрічка. ПП або ПЕТ стрепінг стрічка шириною 11–12 мм, товщиною 0,55–1,0 мм; повідомте нам, яку стрічку Ви використовуєте.
• Комунікації. 380 В, 50 Гц, три фази із заземленням, 1550 Вт, а також стиснене повітря.
• Місце. Машина займає площу 3890 × 640 мм і важить 350 кг.
• Доставка. Шафа та три частини арки постачаються у дерев’яних коробах, загалом близько 3 м³ і 400 кг; арка збирається на місці.

Стрепінг машина ARCUS для палет: завдання оператора та критерії вибору

Перед вибором машини ARCUS уточніть типові розміри палет, масу вантажу, матеріал і товщину стрепінг стрічки, а також кількість стрічок на одну палету. Перевірте, чи відповідають наявні електроживлення та стиснене повітря вимогам машини, а також чи є зона встановлення сухою, вентильованою та без корозійних агентів. Уникайте поширених помилок, таких як використання невідповідної товщини стрічки, встановлення надмірної сили натягу для крихких вантажів або нехтування регулярним очищенням і регулюванням напрямної стрічки.
