Настільний етикетувальник T160LB – 30–80 шт/хв

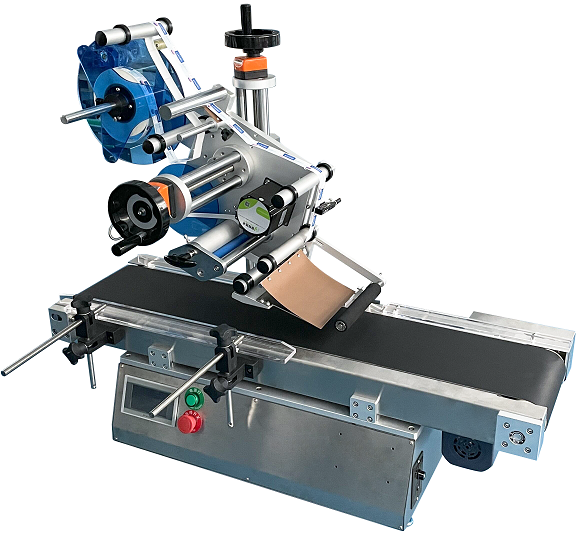

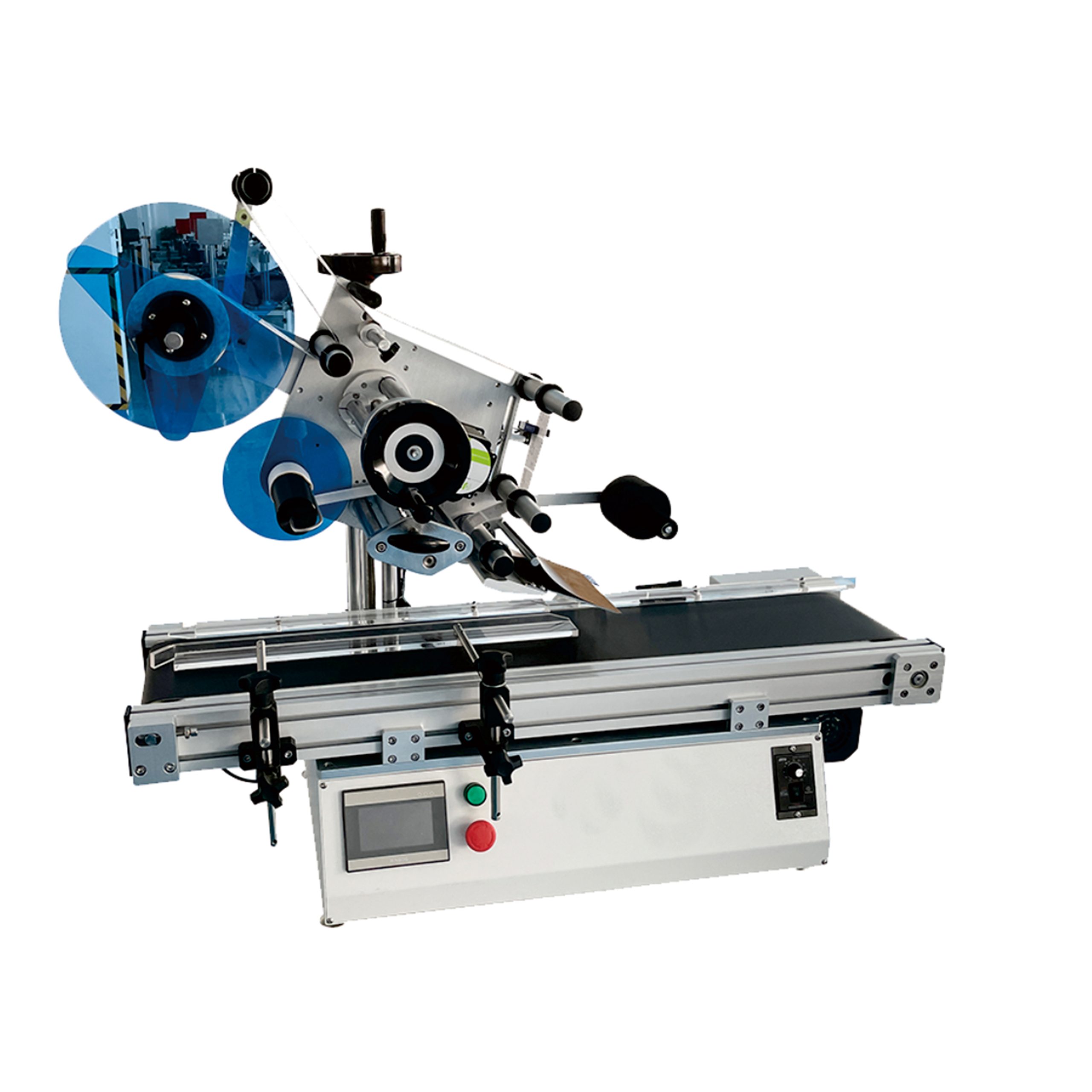

Настільний етикетувальник T160LB

T160LB, це настільний етикетувальник для плоских поверхонь. Встановлюється на стіл, займає 1100 × 1000 мм і виконує роботу двох людей з рулоном етикеток. Тільки завжди в одному й тому ж місці на кожному виробі.

T160LB у виробництві та пакуванні

Настільний етикетувальник T160LB застосовується у виробничих, пакувальних і логістичних процесах, де на плоскі поверхні виробів потрібно наносити етикетки точно та повторювано. Типові об’єкти, короби, пакети, лотки, плоскі пляшки та жорсткі деталі з рівною верхньою площиною. Підходить для галузей електроніки, косметики, фармацевтики та харчової промисловості, де потрібне точне маркування для відповідності та простежуваності. Контрактні пакувальники та підприємства з серійним або багатономенклатурним маркуванням оцінять можливість роботи з широким діапазоном розмірів виробів без зайвого використання площі.

Наносить етикетки на 30–80 виробів за хвилину з точністю ±1 мм. Виріб визначає фотодатчик, етикетка відділяється від підкладки і притискається роликом.

Етикетки можуть бути довжиною від 6 до 250 мм і шириною від 20 до 160 мм, а вироби, довжиною 40–300 мм, шириною 40–200 мм і висотою 0,2–100 мм. Рулон, до 260 мм у діаметрі на втулці від 75 мм.

Транспортер і головка етикетувальника працюють від крокового двигуна, а головка регулюється по висоті та глибині. Машина споживає близько 765 Вт від розетки 110 В або 220 В.

Завдання оператора та робочий процес із T160LB

Регулярно потрібно очищати ролики й датчики, видаляти залишки клею та перевіряти запобіжник. Чистота машини та робочого місця запобігає залипанням і помилкам датчиків. Оператор має перевіряти читабельність і розташування етикетки на початку зміни або партії, а також періодично контролювати якість маркування для дотримання вимог.

Технічні характеристики

Етикетувальник T160LB на відео

▶

Що змінює малий етикетувальник

• Завжди в одному місці. ±1 мм замість на око, це перше, що бачить клієнт, коли короб ставлять на полицю.
• Стає на стіл. 1100 × 1000 × 800 мм, тому поміщається у пакувальній кімнаті без перебудови лінії.
• Від 30 до 80 штук за хвилину. 1800–4800 за годину, це більше, ніж людина може вручну за день.
• Довгі продукти. До 300 мм завдовжки, що на 50 мм більше, ніж у більшого A175LB.
• Великі рулони. До 260 мм у діаметрі на гільзі 75 мм, тому машина працює довше між замінами рулонів.
• Звичайна розетка. Близько 765 Вт при 110 V або 220 V. Без стисненого повітря.

Комплектація

• Настільний плоский етикетувальник, модель TFLB160
• Швидкість етикетування 30–80 шт/хв
• Точність етикетування ±1 мм
• Розмір етикетки: довжина 6–250 мм, ширина 20–160 мм
• Розмір продукту: 40–300 × 40–200 × 0,2–100 мм
• Рулон етикеток до 260 мм у діаметрі, втулка від 75 мм
• Привід кроковим двигуном
• Напрямок руху зліва направо
• Головка етикетування регулюється по висоті та вперед-назад
• Живлення 110 В або 220 В, 50–60 Гц, близько 765 Вт
• Габарити машини 1100 × 1000 × 800 мм, вага 130 кг
• Гарантія 12 місяців

Як наноситься етикетка

1. Встановіть рулон на подачу, проведіть підкладку через відокремлювальну пластину до намотувача та відрегулюйте гальмо, щоб стрічка залишалася натягнутою.
2. Відрегулюйте висоту та положення головки вперед-назад, а також позицію етикетки на панелі.
3. Викладайте продукцію на конвеєр вздовж напрямних, одна за одною.
4. Фотоелемент визначає продукт, тяговий механізм подає етикетку, а відокремлювальна пластина передає її далі.
5. Ролик притискає етикетку, і продукт виходить із машини вже з етикеткою.

Налаштування та обслуговування

• Позиція етикетки. Затримка між фотоелементом і головкою визначає місце наклеювання етикетки. Змінюйте її поступово та перевіряйте на реальному продукті.
• Натяг стрічки. Гальмо та напрямні ролики забезпечують натяг підкладки. Слабкий натяг призводить до перекосу етикетки.
• Висота головки. Встановіть відповідно до висоти продукту, щоб етикетка лягала рівно, а не тягнулася по поверхні.
• Напрямні продукту. Продукт має рухатися паралельно до етикеткової стрічки, інакше етикетка буде клеїтися під кутом.
• Очищення. Видаляйте паперові залишки, очищайте ролики та електричний бокс спиртом або нейтральним засобом, а лінзу датчика протирайте м’яким пензлем. Не використовуйте кислотні засоби чи абразиви.
• Регулярна перевірка. Замінюйте запобіжник у разі зносу та обробляйте сталеві частини антикорозійним маслом. Машина потребує кімнатної температури, без вологи та випарів.
• Щоб уникнути типових помилок, переконайтеся, що всі продукти мають плоску, стійку верхню поверхню у межах зазначених розмірів, а етикетки сумісні як із машиною, так і з поверхнею продукту. Перевірте, що напрямні налаштовані без бокового люфту, а рулон етикеток встановлений із натягнутою підкладкою. При зміні розміру етикетки чи продукту проведіть коротку перевірку налаштувань на тестовій партії перед запуском виробництва.

Перед замовленням

Ціна вказана на цій сторінці. Етикетувальник підбирають під продукт і етикетку, тому перевірте ці параметри перед замовленням:

• Розмір продукту. Довжина 40–300 мм, ширина 40–200 мм і висота 0,2–100 мм, верхня поверхня має бути плоскою.
• Розмір етикетки. Довжина 6–250 мм і ширина 20–160 мм. Для етикетки шириною до 175 мм оберіть модель A175LB.
• Продуктивність. 30–80 штук за хвилину, тобто 1800–4800 за годину. Для швидшої лінії модель A175LB наносить 40–120 штук за хвилину.
• Стіл. 1100 × 1000 × 800 мм і 130 кг, стіл має витримувати цю вагу і бути стійким.
• Розмір рулону. До 260 мм у діаметрі на втулці не менше 75 мм. Замовляйте етикетки відповідного розміру.
• Доставка. Машина постачається у ящику 126 × 92 × 74 см, вага брутто 150 кг.

Настільний етикетувальник T160LB: вибір та інтеграція

Перед вибором T160LB проаналізуйте виробничі цілі, розміри продукту та етикетки, а також доступний робочий простір. Визначте необхідну кількість маркованих одиниць на годину на основі реальних виробничих даних, враховуючи змінні завдання та переналаштування. Обирайте продуктивність машини з запасом для зростання обсягів, втручань оператора та заміни рулонів етикеток. Переконайтеся, що всі поточні та заплановані SKU відповідають діапазонам розмірів продукту та етикетки машини, щоб уникнути потреби у спеціальних пристосуваннях чи паралельному обладнанні. Для продуктів поза цим діапазоном розгляньте іншу модель.

Встановлюйте машину на жорстку, рівну поверхню, яка витримує її вагу та розміри. Забезпечте зручний доступ для завантаження, розвантаження та обслуговування. Працюйте у чистому, сухому приміщенні зі стабільною температурою та мінімальною вібрацією. Підключайте до стандартної мережі змінного струму з якісним заземленням для безпеки та стабільності сигналу. Тримайте запас сумісних самоклеючих етикеток і основних зношуваних деталей, щоб мінімізувати простої.
