Самозавантажувальний штабелер SMITH 500кг 1500мм

SMITH самопідіймальний електричний штабелер 500kg 1500mm

Самопідіймальний електричний штабелер підходить для завантаження, розвантаження та переміщення вантажів на піддонах, а також може транспортуватися разом із вантажем у транспортних засобах. Відзначається компактними розмірами, плавною роботою, відмінною продуктивністю та зручністю. Автоматичний навантажувач із функцією підйому складається з підйомного циліндра, внутрішньої та зовнішньої стійки дверної рами, рами, рухомого сидіння дверей, підйомної вилки, джерела живлення для ручки та інших електричних компонентів.

SMITH самопідіймальний електричний штабелер — це універсальне та ефективне логістичне обладнання, розроблене для полегшення та підвищення безпеки операцій із переміщення вантажів. Завдяки максимальній вантажопідйомності 500 кг та висоті підйому 1500 мм цей штабелер ідеально підходить для фургонів і вантажних автомобілів. Однією з ключових особливостей SMITH самопідіймального електричного штабелера є його механізм самопідйому. Це означає, що штабелер може самостійно підніматися у фургон або вантажівку. Механізм самопідйому також робить штабелер SMITH більш ергономічним і зручним у використанні. Персоналу доставки більше не потрібно напружувати спину чи руки для підйому важких вантажів, що знижує ризик виробничих травм і підвищує продуктивність.

Крім того, компактна конструкція штабелера та малий радіус розвороту дозволяють легко маневрувати у вузьких проходах або переповнених складських приміщеннях. Ще однією перевагою SMITH самопідіймального електричного штабелера є його міцність і надійність. Штабелер виготовлений із високоякісних матеріалів, таких як сталь та алюміній, які витримують інтенсивну експлуатацію та складні умови. Гідравлічна система також розроблена як необслуговувана, що дозволяє операторам зосередитися на роботі без турбот про простої чи ремонт. Щодо безпеки, SMITH самопідіймальний електричний штабелер оснащений низкою функцій для захисту як оператора, так і вантажу.

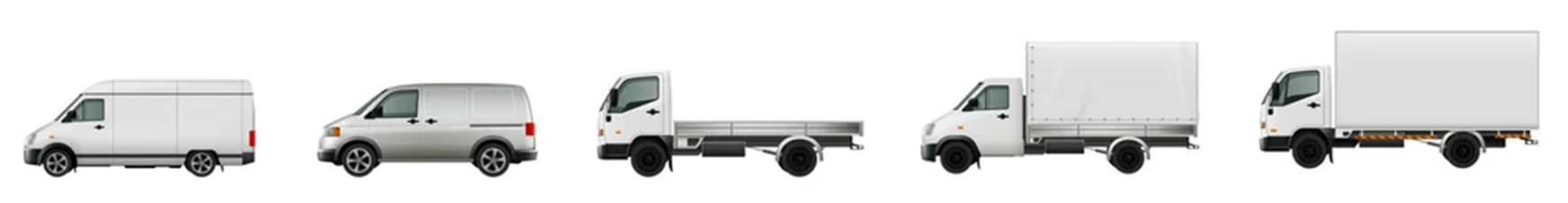

Застосування самозавантажувальної рокли

Самозавантажувальний штабелер підходить для різних вантажних автомобілів і фургонів, включаючи універсали, вантажівки та контейнеровози.



Габарити та основні характеристики самопідіймального електричного штабелера SMITH

• Загальна довжина: 1555 мм
• Загальна ширина: 790 мм
• Загальна висота: 1817 мм
• Мінімальний радіус повороту: 1120 мм
• Розмір вил: 540*1150 мм
• Контролер Curtis
• Акумулятор (2*12V/75AH)
• Зовнішній зарядний пристрій (24V/10A)
• Час заряджання: 7-8 годин
• Час роботи: 50 робочих циклів (завантаження та розвантаження з вантажем вважається 1 цикл)



Відео самопідіймального електричного штабелера SMITH

▶



Основні характеристики самопідіймального електричного штабелера SMITH

• Система керування подвійним масляним контуром:
  Електричний штабелер оснащений системою керування подвійним масляним контуром, що забезпечує точне керування рухами. Дворух циліндра поршневого штока є ключовою особливістю, яка гарантує адаптивність у різних робочих ситуаціях.
• Незалежна внутрішня дверна рама:
  Автономність внутрішньої дверної рами є відмінною рисою. Вона безпосередньо з’єднана з болтом вил, а її вертикальний рух усуває необхідність у переміщенні роликової дошки, спрощуючи процес підйому.
• Рухоме сидіння дверей:
  Сидіння дверей, розроблене для відносного руху разом із підйомом стійки або вантажної вилки, висувається, коли вантаж досягає висоти платформи. Такий безперервний цикл підвищує ефективність роботи.



Особливості самопідіймального електричного штабелера SMITH

1. Багатофункціональність: Поєднує транспортування, штабелювання та можливість підйому, забезпечуючи багатофункціональне рішення для обробки матеріалів.
2. Ефективне завантаження та розвантаження: Може заїжджати у кузов, що робить його цінним помічником для водіїв автомобілів та вантажівок під час обробки вантажу.
3. Легкий та зручний у користуванні: Розроблений для простоти експлуатації завдяки легкій конструкції, що забезпечує комфортне використання.
4. Покращена маневреність: Оснащений опорними ніжками з напрямним колесом, що обертається, для плавного заїзду обладнання у кузов. Додатково використовується подвійний зчленований циліндр для безперервного блокування та підйому у черговості.



Характеристики SMITH самопідіймального електричного штабелера 500kg 1500mm

Модель	SXCDS0515
Вантажопідйомність	500	Q(Kg)
Центр ваги вантажу	400	C(mm)
Тип підйому	Електричний
Тип керування	Пішохідний
Матеріал	Нейлон/ПУ
База коліс	850	y(mm)
Передня база коліс	380	W1(mm)
Задня база коліс	672	b10(mm)
Кількість рульових/опорних/балансувальних коліс	2/2/6
Розмір опорного колеса	Φ80×50	mm
Розмір рульового колеса	Φ100×45	mm
Розмір балансувального колеса	Φ40×30	mm
Розмір допоміжного колеса	Φ30×30	mm
Мін. висота вил	90	mm
Макс. висота вил	1300	h3(mm)
Зовнішня ширина вил	540	W3(mm)
Внутрішня ширина вил	220	mm
Довжина вил	1150	L(mm)
Розмір однієї вилки	160X60	e/s(mm)
Загальна довжина	1555	L1(mm)
Загальна ширина	790	W(mm)
Загальна висота	1817	H1(mm)
Повна висота (після встановлення полиці для рулону стрічки)	3070	H4(mm)
Мінімальний радіус повороту	1120	Wa(mm)
Швидкість підйому (з вантажем/без вантажу)	70/100	mm/s
Швидкість опускання (з вантажем/без вантажу)	100/80	mm/s
Підйомний двигун	12/0.8	Kw
Ємність акумулятора	12/33	V/Ah
Маса акумулятора	10	Kg
Власна маса	235	Kg



Крива підйому самозавантажувальної рокли SMITH:



Переваги самозавантажувальної рокли SMITH:

1. Багатофункціональне логістичне обладнання:
   • Поєднує функції штабелера та підйомної платформи для ефективного переміщення вантажів.
2. Точна інженерія:
   • Містить ключові компоненти, такі як підйомний механізм, міцна рама та рукоятка CURTIS.
3. Компактність та ефективність:
   • Компактні розміри, плавна робота та відмінна продуктивність для різних потреб у переміщенні вантажів.
4. Самопідйомний механізм:
   • Унікальна здатність до самопідйому підвищує ергономічність та зручність використання.
5. Ідеально підходить для фургонів і вантажівок:
   • Максимальна вантажопідйомність 500 кг і висота підйому 1500 мм ідеально підходять для транспортних засобів доставки.
6. Маневреність у вузьких просторах:
   • Компактна конструкція та малий радіус повороту для легкого переміщення у обмежених зонах.
7. Міцна та надійна конструкція:
   • Виготовлений з високоякісних матеріалів, таких як сталь та алюміній, для тривалого терміну служби.
8. Гідравлічна система, що не потребує обслуговування:
   • Розроблена для мінімізації простоїв і ремонтів, дозволяючи операторам зосередитися на виконанні завдань.
9. Система керування з двома масляними контурами:
   • Забезпечує точний контроль рухів за допомогою двонаправленого поршневого штока циліндра.



Габарити SMITH самопідйомного електричного штабелера 500кг 1500мм



Як працює самопідйомний електричний штабелер SMITH?

Процедура завантаження та розвантаження вантажу для самопідйомної рокли:

Перед початком роботи:

• Переконайтеся, що вага вантажу не перевищує вантажопідйомність самопідйомної рокли
• Вставте вила навантажувача у простір під піддоном, розмістивши їх так, щоб вантаж був по центру вантажного центру
• Натисніть верхню кнопку (праворуч), щоб злегка підняти вантаж, потім відпустіть кнопку та потягніть навантажувач
• Переконайтеся, що стійка навантажувача знаходиться на відстані не більше 80 мм від краю кузова, уникаючи допоміжних частин кузова.



Завантаження товарів у транспортний засіб:

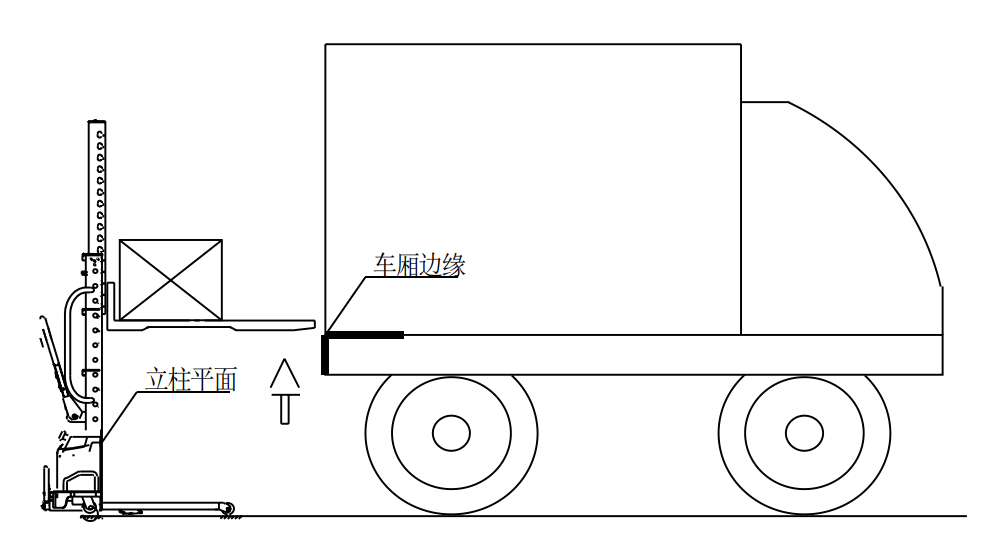

a. Під’їзд до транспортного засобу:

• Розташуйте самопідйомну роклу біля борту транспортного засобу доставки
• Переконайтеся, що головка вантажної вилки знаходиться щонайменше за 10 см від транспортного засобу
• Натисніть кнопку підйому для підняття вантажу

б. Розміщення вантажу у кузові:

• Після підняття вантажу трохи вище платформи транспортного засобу відпустіть кнопку підйому.
• Повільно заштовхуйте самопідйомний штабелер у транспортний засіб.
• Переконайтеся, що стійка навантажувача знаходиться на відстані не більше 80 мм від краю кузова, уникаючи допоміжних частин кузова.

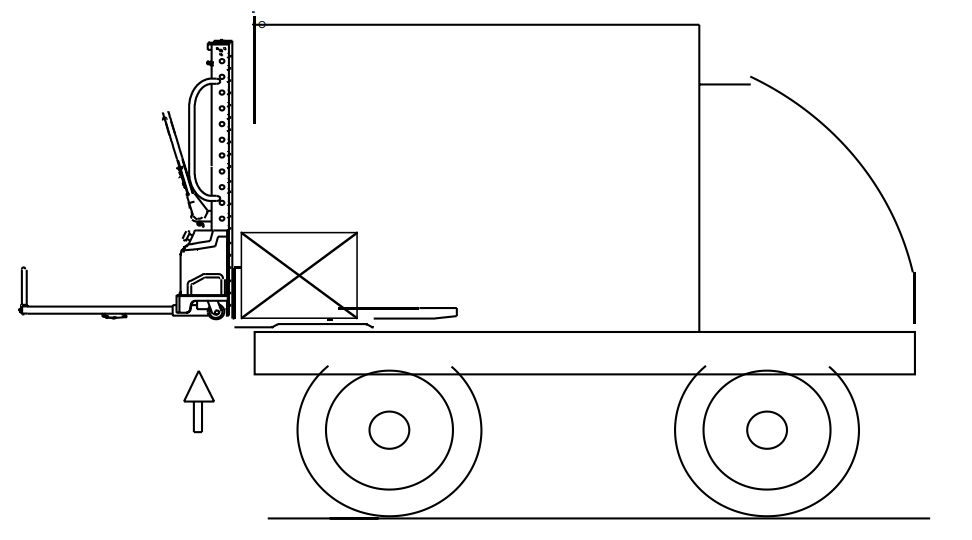

в. Витягування платформи:

• Натисніть кнопку опускання, щоб опустити вилку на платформу транспортного засобу
• Підніміть раму, поки дверне сидіння не буде більше ніж на 5 см над землею
• Тримайте штабелер і потягніть платформу на штабелері назад до упору



г. Підйом рами та дверного сидіння:

• Тримайте раму однією рукою
• Натисніть кнопку опускання, щоб підняти раму та платформу штабелера

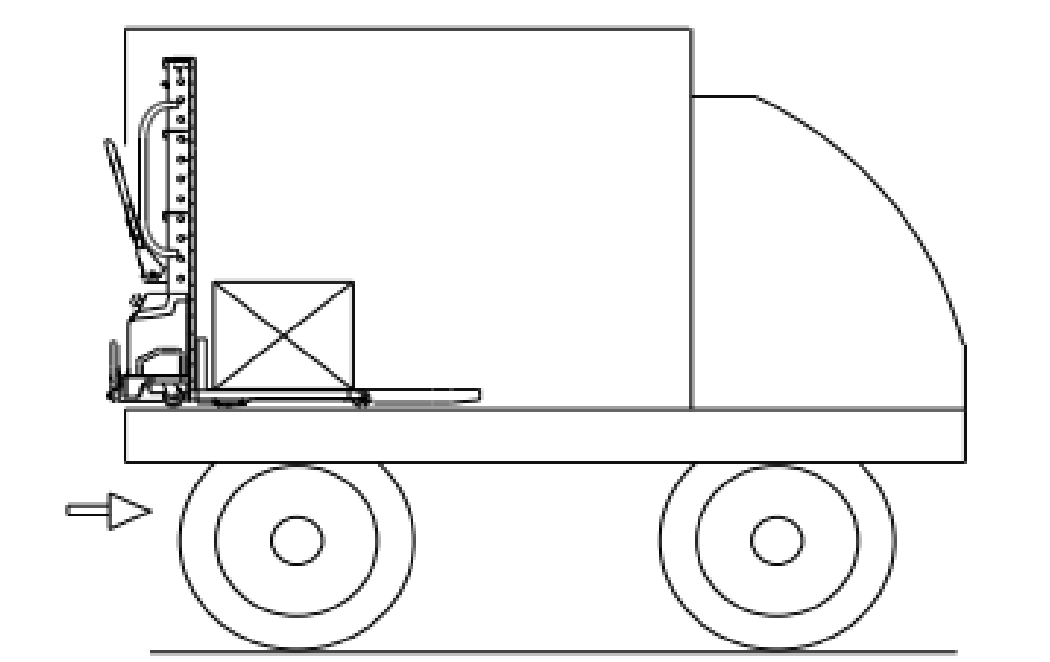

д. Заїзд платформи та колеса:

• Коли рама досягне верхньої точки зупинки, відпустіть кнопку опускання
• Посуньте платформу так, щоб напрямне колесо заїхало у транспортний засіб

е. Заїзд електричного штабелера у транспортний засіб:

• Натисніть кнопку підйому, щоб трохи підняти вантаж
• Посуньте раму, щоб універсальне колесо заїхало у внутрішню частину транспортного засобу



ж. Паркування та завершальні дії:

• Натисніть кнопку опускання, щоб опустити вила на платформу транспортного засобу

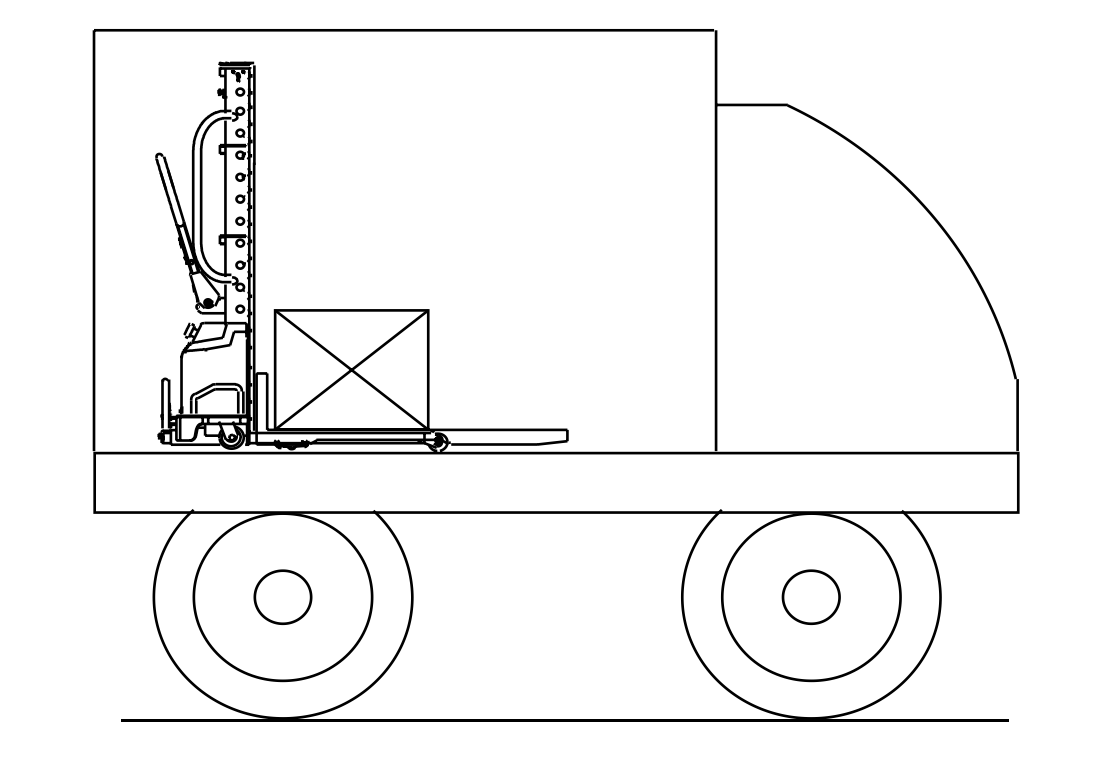

Інструкція з виходу та експлуатації штабелера:

Перед виходом:

a. Розташування навантажувача:

• Натисніть кнопку підйому, щоб підняти вила до краю автомобіля

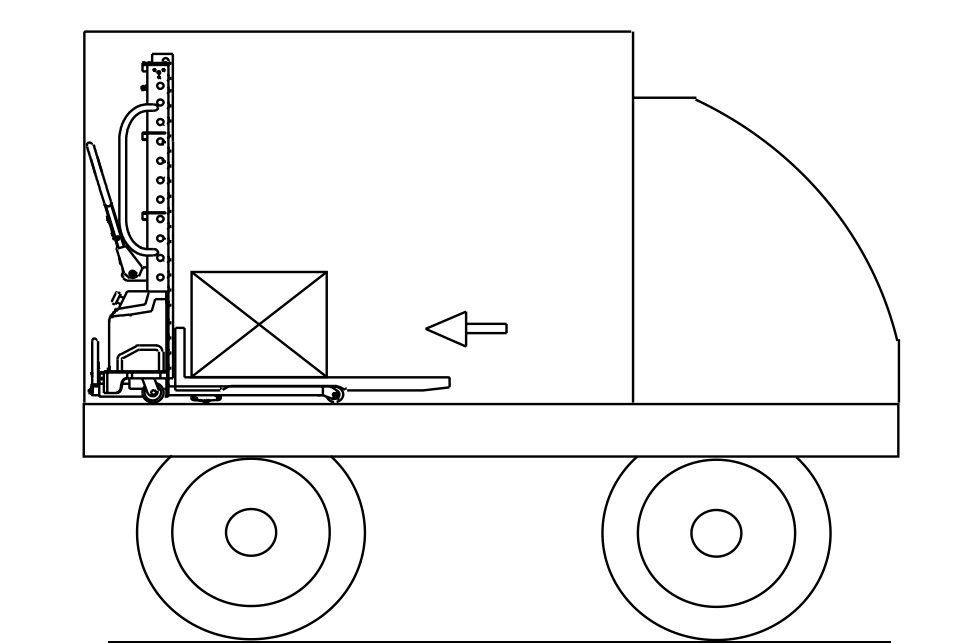

Вихід з транспортного засобу:

b. Переміщення навантажувача:

• Повільно перемістіть навантажувач у напрямку до виходу з транспортного засобу
• Натисніть кнопку опускання, щоб опустити вила на платформу

c. Опускання рами:

• Підтримуйте раму та виведіть платформу штабелера, розташовуючи її спереду назад
• Натисніть кнопку підйому, щоб опустити раму



d. Засуньте сидіння дверей до заднього сидіння:

• Коли рама знаходиться на висоті понад 5 см від землі, відпустіть гальмо та просуньте платформу вперед



Вихід з транспортного засобу та завершальні дії:

e. Покиньте транспортний засіб:

• Натисніть кнопку підйому, щоб опустити раму та сидіння дверей на землю
• Злегка підніміть вантажні вила
• Виведіть навантажувач з транспортного засобу

Примітка:

• Завжди переконайтеся, що зона вільна від перешкод перед переміщенням штабелера
• Дотримуйтесь усіх вимог безпеки, зазначених у керівництві виробника



Самозавантажувальна рокла

Відрізняючись від звичайного штабелера чи підйомної платформи, SMITH є значним кроком уперед у сфері підйомного обладнання. Поєднуючи переваги обох рішень, цей інноваційний пристрій забезпечує комплексне рішення, що дозволяє суттєво знизити витрати та підвищити ефективність роботи. Його інтегрована конструкція усуває потребу у додатковому підйомному обладнанні, значно спрощуючи процес завантаження та, зокрема, виключаючи необхідність подвійної обробки піддонів. SMITH, відомий своєю зручністю у використанні, не лише прискорює робочі процеси, а й зменшує фізичне навантаження та втому персоналу, що суттєво знижує ризик виробничих травм, особливо травм спини.

Відмінною рисою SMITH є його унікальна здатність як єдиного напівавтоматичного штабелера/підйомника самостійно підніматися у вантажний транспорт і виходити з нього. Ця особливість робить непотрібною залежність від спеціалізованих вантажівок або витрати на обладнання з підйомними платформами. Також відпадає потреба у транспортуванні окремих рокл.

SMITH ідеально підходить для роботи з піддонами з відкритим дном, піддонами без настилу та ящиками, забезпечуючи безперебійну транспортування різноманітних важких предметів. Від медичного та офісного обладнання до побутової техніки та UPS-апаратури — SMITH поєднує зручність, ефективність і універсальність, змінюючи підхід до корпоративної логістики.



Придбати самозавантажувальну роклу або отримати пропозицію

Придбати самозавантажувальну роклу онлайн можна, просто натиснувши кнопку ДОДАТИ ДО КОШИКА та перейшовши до оформлення замовлення. Якщо самозавантажувальна рокла є в наявності, ми доставимо її приблизно за 3–7 робочих днів. Якщо Вам потрібна офіційна пропозиція на самозавантажувальну електричну роклу, натисніть кнопку ОТРИМАТИ ПРОПОЗИЦІЮ, і наші співробітники підготують для Вашої компанії індивідуальну пропозицію.
