Щит АВР для генератора ATS

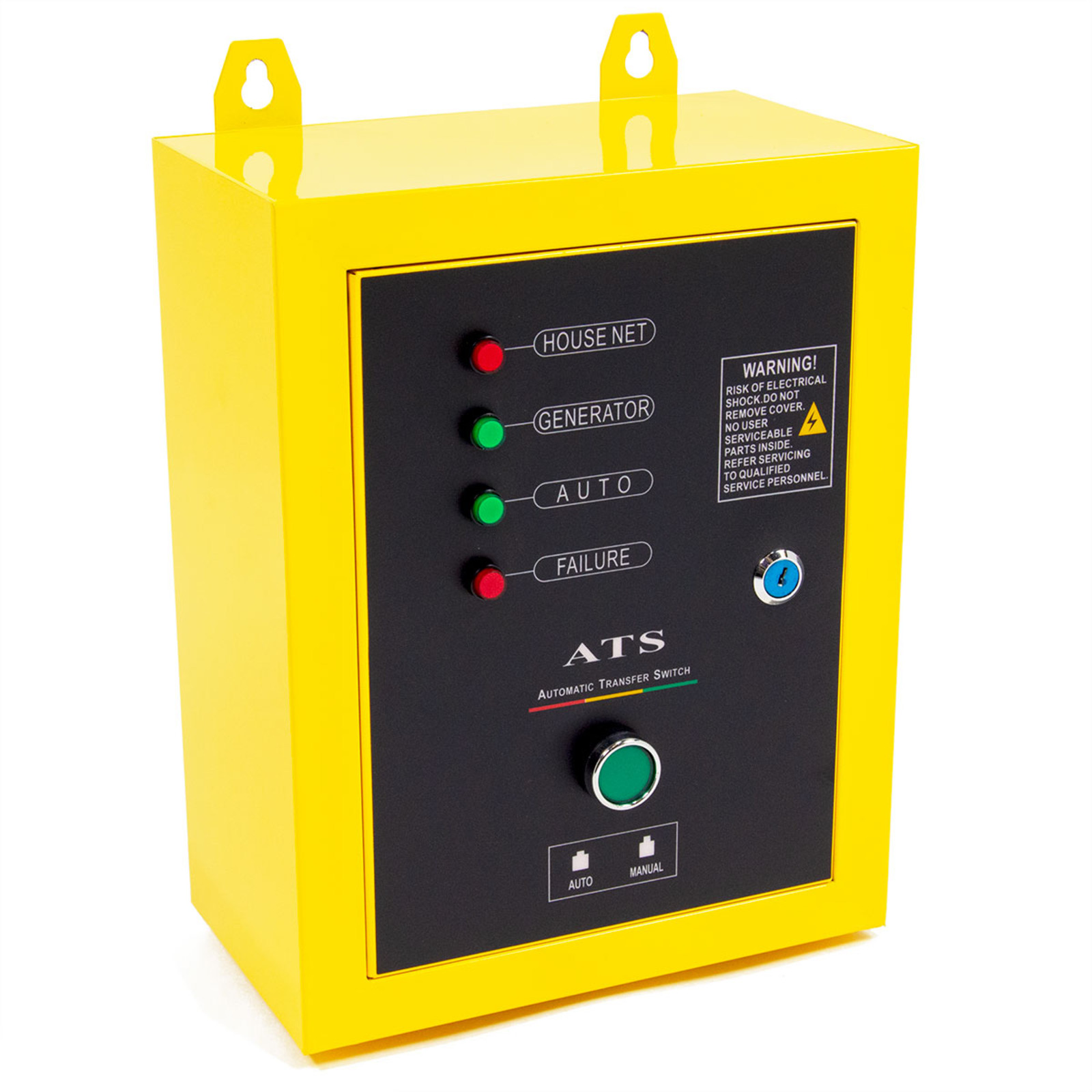

Щит АВР для генератора ATS з індикаторами HOUSE NET, GENERATOR, AUTO та FAILURE

SMITH ATS — це щит АВР для генератора, який контролює живлення від мережі. При зникненні напруги в мережі він запускає генератор та перемикає навантаження на нього. Коли мережа відновлюється, навантаження повертається на мережу, а генератор зупиняється. Присутність персоналу не потрібна.

ATS призначений для повітряних дизельних генераторних установок SMITH 9500SE+ (7 кВт), 11000SE+ (8 кВт) та SDG10 (10 кВт). Ці генератори мають роз’єм для АВР на панелі керування. Щит АВР підключається до нього кабелем і продається окремо.

Вбудований зарядний пристрій підтримує стартерну батарею генератора зарядженою струмом 2 A під час очікування, щоб акумулятор був готовий до запуску генератора.

Як працює щит АВР для генератора?

При зникненні напруги в мережі ATS запускає генератор протягом 2-6 секунд. Після того як генератор працює 5 секунд, навантаження перемикається на генератор. Коли мережа відновлюється, ATS повертає навантаження на мережу, а генератор зупиняється через 5 секунд роботи без навантаження. Мережа та генератор ніколи не підключаються до навантаження одночасно.

Що відбувається, якщо генератор не запускається?

ATS виконує 3 спроби запуску: двигун прокручується 3 секунди, потім 4 секунди, потім 5 секунд, з паузою 5 секунд між спробами. Якщо після третьої спроби генератор не запустився, загоряється індикатор FAILURE, і несправність залишається до перевірки та скидання електриком.

Панель керування та режими роботи

Чотири індикатори показують стан системи: HOUSE NET (мережа), GENERATOR, AUTO та FAILURE. У режимі AUTO ATS працює автоматично. У режимі MANUAL автоматична функція вимкнена, а генератор запускається та зупиняється вручну. Кришка щита замикається на ключ.

Монтаж щита АВР для генератора

Щит АВР кріпиться на стіну за допомогою двох кронштейнів. Він підключається між мережею, генератором та Вашою розподільною шафою, а також до панелі керування генератора кабелем з круглим роз’ємом. На кабелі мережі до ATS має бути встановлений автоматичний вимикач. Монтаж повинен виконувати кваліфікований електрик. Перед вибором AUTO перевірте запуск генератора вручну.

Технічні характеристики ATS

Щит АВР для генератора ATS
Тип	Щит АВР для генератора (ATS)
Сумісні генератори	SMITH 9500SE+ (7 кВт), 11000SE+ (8 кВт), SDG10 (10 кВт)
Запуск генератора при зникненні мережі	2-6 с
Перемикання навантаження на генератор	через 5 с роботи генератора
Спроби запуску	3
Повернення на мережу	автоматично, генератор зупиняється через 5 с без навантаження
Зарядний пристрій	вбудований, 2 A
Режими роботи	AUTO, MANUAL
Світлові індикатори	HOUSE NET, GENERATOR, AUTO, FAILURE
Підключення до генератора	кабель з круглим роз’ємом до панелі керування генератора
Корпус	металевий щит для настінного монтажу, кришка з замком під ключ
Габарити упаковки	400 × 295 × 205 мм
Вага	5.7 кг
Гарантія	12 місяців

Чому обрати SMITH ATS?

Автоматично запускає генератор. 2-6 секунд після зникнення мережі.
Автоматичне повернення. Коли мережа відновлюється, навантаження повертається на мережу, а генератор зупиняється.
3 спроби запуску. Якщо генератор не запускається, загоряється індикатор FAILURE.
Вбудований зарядний пристрій. 2 A, стартерна батарея завжди заряджена.
Режими AUTO та MANUAL. Кришка замикається на ключ.
Для генераторів SMITH. 9500SE+, 11000SE+ та SDG10.

Якщо Ваш генератор SMITH 7, 8 або 10 кВт забезпечує резервне живлення для будинку, майстерні чи ферми, щит АВР для генератора бере на себе запуск і перемикання, вдень і вночі.

Додаткова інформація

Вага	5,7 кг
Розміри	0,40 × 0,295 × 0,205 m

Параметр	Характеристика
Тип	Щит АВР для генератора (ATS)
Сумісні генератори	SMITH 9500SE+ (7 кВт), 11000SE+ (8 кВт), SDG10 (10 кВт)
Запуск генератора при зникненні мережі	2-6 с
Перемикання навантаження на генератор	через 5 с роботи генератора
Спроби запуску	3
Повернення на мережу	автоматично, генератор зупиняється через 5 с без навантаження
Зарядний пристрій	вбудований, 2 A
Режими роботи	AUTO, MANUAL
Світлові індикатори	HOUSE NET, GENERATOR, AUTO, FAILURE
Підключення до генератора	кабель з круглим роз’ємом до панелі керування генератора
Корпус	металевий щит для настінного монтажу, кришка з замком під ключ
Габарити упаковки	400 × 295 × 205 мм
Вага	5.7 кг
Гарантія	12 місяців

Для яких генераторів підходить щит АВР для генератора?

Дизельні генераторні установки SMITH 9500SE+ (7 кВт), 11000SE+ (8 кВт) та SDG10 (10 кВт). Вони мають роз’єм для ATS на панелі керування.

Як швидко запускається генератор після зникнення напруги?

ATS запускає генератор протягом 2-6 секунд і перемикає навантаження через 5 секунд роботи генератора.

Що відбувається, коли мережа відновлюється?

ATS повертає навантаження на мережу. Генератор працює 5 секунд без навантаження і зупиняється.

Що, якщо генератор не запускається?

ATS виконує 3 спроби запуску. Якщо генератор не запускається, загоряється індикатор FAILURE.

Чи заряджає ATS акумулятор генератора?

Так. Вбудований зарядний пристрій заряджає стартерну батарею струмом 2 A.

Чи можу я встановити ATS самостійно?

ATS має встановлювати кваліфікований електрик, з автоматичним вимикачем на кабелі мережі до ATS.

Підсумок

Щит АВР для генератора (ATS) для SMITH 9500SE+, 11000SE+ та SDG10
Запускає генератор 2-6 с після зникнення мережі, перемикає навантаження через 5 с
Повернення на мережу автоматично, генератор зупиняється через 5 с без навантаження
3 спроби запуску, потім індикатор FAILURE
Вбудований зарядний пристрій 2 A, режими AUTO та MANUAL
Металевий щит для настінного монтажу, замок під ключ, 5.7 кг
Гарантія 12 місяців
