Автоматична стрепінг машина з конвеєром HIPO ULTRA-B, 220V, для ПП стрічки шириною 5-6 мм, товщина 0,5-0,8 мм, рама – ширина 850 мм, висота 800 мм

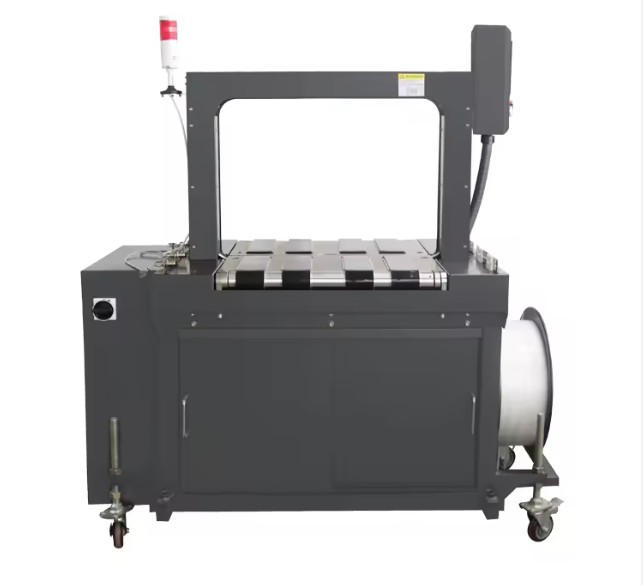

Автоматична стрепінг машина HIPO ULTRA-B з конвеєром та аркою 850 × 800 мм

HIPO ULTRA-B — це автоматична стрепінг машина з власним конвеєром: стрічковий транспортер подає пакунок у арку, сенсор запускає цикл, машина обв’язує пакунок ПП стрічкою, зварює її під пакунком і транспортує далі — до 50 обв’язувань за хвилину, без ручного втручання. Арка цієї машини має внутрішню ширину 850 мм і висоту 800 мм, виготовлена на наше замовлення; стандартна арка виробника — 650 × 500 мм.

Використовує поліпропіленову стрепінг стрічку шириною 5 або 6 мм і товщиною 0,5–0,8 мм — ширину Ви вказуєте при замовленні — та зварює її гарячим швом під пакунком. Натяг регулюється до 30 кг, робочий стіл має висоту 850 мм, а вага пакунків може сягати 80 кг.

PLC з сенсорним екраном керує машиною: екран рахує цикли, відображає сигнали тривоги та містить налаштування подачі стрічки, її втягування та часу охолодження. Є два режими — автоматичний, коли сенсор запускає стрепінг для кожного пакунка, і транспортування, коли стрічковий транспортер лише переміщує пакунок без обв’язування.

Призначена для пакувальних ліній у складських, логістичних і виробничих процесах, де пакуються короби, коробки, газети чи журнали без оператора біля машини. Потрібне стандартне однофазне живлення 220 В, споживана потужність — 1,0 кВт.

Технічні характеристики

Що змінює конвеєр на Вашій пакувальній лінії

• Ніхто не стоїть біля машини. Конвеєр подає пакунок, датчик запускає цикл, а обв’язаний пакунок виходить по стрічці.
• 50 стрепінгів за хвилину. Достатньо швидко для безперервної лінії, а стрічка та з’єднання однакові на кожному пакунку.
• Вміщує великі пакунки. Арка 850 × 800 мм дозволяє пакувати значно більші короби, ніж стандартна арка виробника 650 × 500 мм.
• Транспортування без стрепінгу. У режимі транспортування стрічка лише переміщує пакунки, тому машина може залишатися в лінії, коли партія не потребує обв’язки.
• Один раз налаштуйте на екрані. Натяг до 30 кг, температура нагрівача, подача стрічки та час охолодження задаються на сенсорному екрані та повторюються для кожного пакунка.
• Звичайне живлення. 220 В, одна фаза, 1,0 кВт і 6 А – трифазне підключення не потрібне.
• Достатньо тихо для пакувального цеху. Рівень шуму не перевищує 75 дБ(А).

Управління, зварювання та безпека

• Керування PLC із сенсорним екраном: лічильник циклів, список тривог і екрани параметрів
• Два режими: автоматичний стрепінг за сигналом датчика або лише транспортування
• Конвеєрна стрічка зі стрепінг головкою над нею
• Автоматична подача стрічки та автоматичне виявлення закінчення стрічки
• Електронне регулювання температури нагрівача; гаряче зварювання під пакунком
• Кнопка запуску, індикатор живлення та аварійна зупинка на панелі
• Попереджувальні знаки у небезпечних місцях та кожухи над струмоведучими частинами
• Великий робочий стіл і котушка стрічки великої місткості збоку машини
• Арка виготовлена за розміром: 850 × 800 мм у цій машині, 650 × 500 мм — стандарт виробника
• Рівень шуму не перевищує 75 дБ(А)

Як користуватися стрепінг машиною HIPO ULTRA-B

1. Увімкніть машину; індикатор живлення засвітиться.
2. Встановіть котушку ПП стрічки за стрілкою на зовнішньому фланці та протягніть стрічку у вхід до попередніх подаючих роликів.
3. Натисніть ручну (пошагову) кнопку: машина наповнить накопичувач і автоматично подасть стрічку через арку.
4. Дочекайтеся, поки нагрівальна пластина досягне робочої температури.
5. Виберіть режим: автоматичний, коли датчик запускає стрічку для кожного пакунка, або транспортування, коли стрічка лише переміщує.
6. Дозвольте конвеєру перемістити пакунок у центр арки та тримайте руки подалі від зони стрепінгу.

Налаштування, обслуговування та типові несправності

• Натяг. Встановлюється на сенсорному екрані; більше число — більший натяг, до 30 кг. Змінюйте поступово та перевіряйте пакунок.
• Температура нагрівача і час охолодження. Обидва параметри встановлюються на сенсорному екрані. Регулюйте температуру нагрівача при значних змінах температури в приміщенні, а час охолодження — відповідно до типу стрічки та сили натягу.
• Стрічка у накопичувачі. Тримайте у накопичувачі приблизно 1,5 довжини шляху стрічки: надлишок призводить до заклинювання, нестача — до короткої подачі. Велика арка потребує більше стрічки, ніж стандартна.
• Слабкі з’єднання. Зазвичай температура нагрівача занадто висока або низька, або нагрівальна пластина зношена після тривалого використання й потребує заміни.
• Слабкий натяг стрічки. Натяг встановлено занадто низько або натяжний ролик зношений.
• Стрічка не подається. Перевірте, чи котушка встановлена правильно, чи кінець стрічки знаходиться між роликами попередньої подачі та чи акумулятор достатньо наповнений стрічкою; регулярно очищайте шлях стрічки від пилу.
• Обслуговування. Змащуйте поверхні кулачків і ролики раз на тиждень оливою N68 та регулярно перевіряйте індуктивні датчики. Вимикайте машину та дайте нагрівачу охолонути приблизно 5 хвилин перед будь-якими роботами.

Перед замовленням стрепінг машини з конвеєром

Ціна вказана на цій сторінці. Декілька деталей визначають, чи підходить машина для Вашої лінії: перевірте їх перед тим, як запитувати комерційну пропозицію, або надішліть їх нам, і ми розглянемо їх разом з Вами.

• Розмір і вага пакування. Пакування має проходити через дугу 850 × 800 мм; мінімальний розмір пакування — 80 мм завширшки та 60 мм заввишки, максимальна вага пакування — до 80 кг.
• Ширина стрічки. Повідомте, чи використовуєте Ви стрічку 5 мм чи 6 мм: шлях стрічки налаштований під цю ширину. Стрічка — ПП, товщина 0,5–0,8 мм, на котушках з внутрішнім діаметром 200–210 мм, зовнішнім діаметром 400–450 мм і шириною 175–190 мм.
• Живлення. Живлення 220 В, 50 Гц, однофазне; споживана потужність машини — 1,0 кВт, 6 А.
• Простір і підлога. З цією дугою машина більша за стандартну модель (1414 × 728 × 1738 мм), тому точні розміри підтверджуємо у Вашій комерційній пропозиції; вага в транспортному стані — близько 390 кг. Забезпечте щонайменше 2000 × 1500 мм робочого простору та підлогу з навантаженням не менше 350 кг/м².
• Висота лінії. Робочий стіл має висоту 850 мм, тому плануйте конвеєри до і після машини на такій самій висоті.
• Харчові продукти, ліки та корозійні товари. Для харчових продуктів і ліків виробник рекомендує виконання з нержавної сталі; при роботі з корозійними товарами, наприклад морепродуктами, не допускайте потрапляння рідин у головку стрепінг машини.
