Лінія для пакування коробів LINEBOX-03 – 720 коробів/год

Лінія для пакування коробів LINEBOX-03

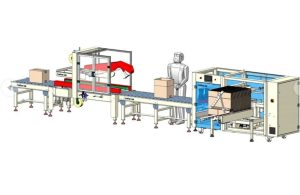

LINEBOX-03, це лінія для пакування коробів: на одному кінці подається плоска картонна заготовка, а на іншому виходить закритий, заклеєний короб. Лінія формує короб, складає та заклеює його дно, транспортує до місця пакування, а після наповнення закриває і заклеює верх.

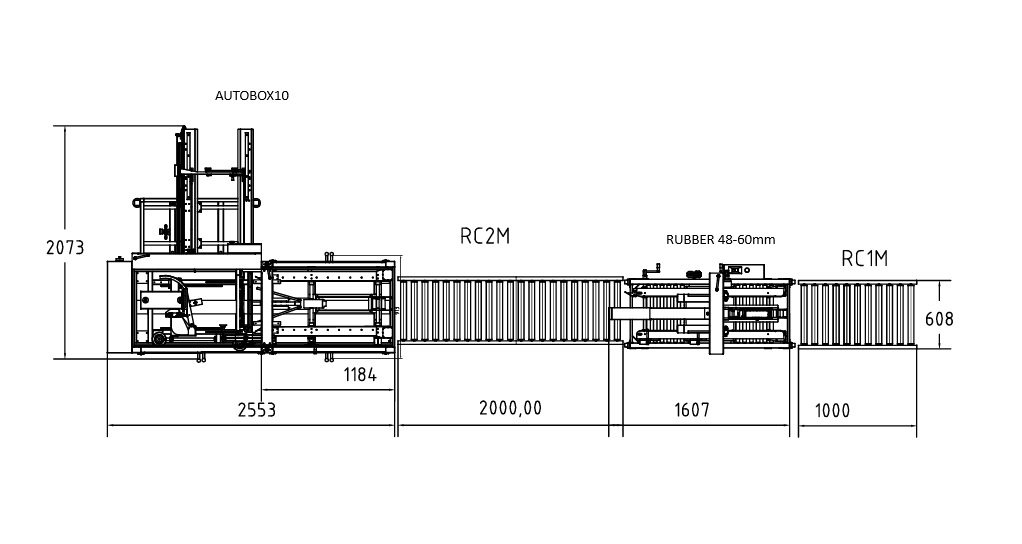

Лінія складається з трьох машин, що працюють як єдине ціле: AUTOBOX10 автоматичний формувач коробів, привідний роликовий конвеєр RC2M-D з пасивною секцією RC1M, та RUBBER автоматичний заклеювач коробів для стрічки 48–60 мм.

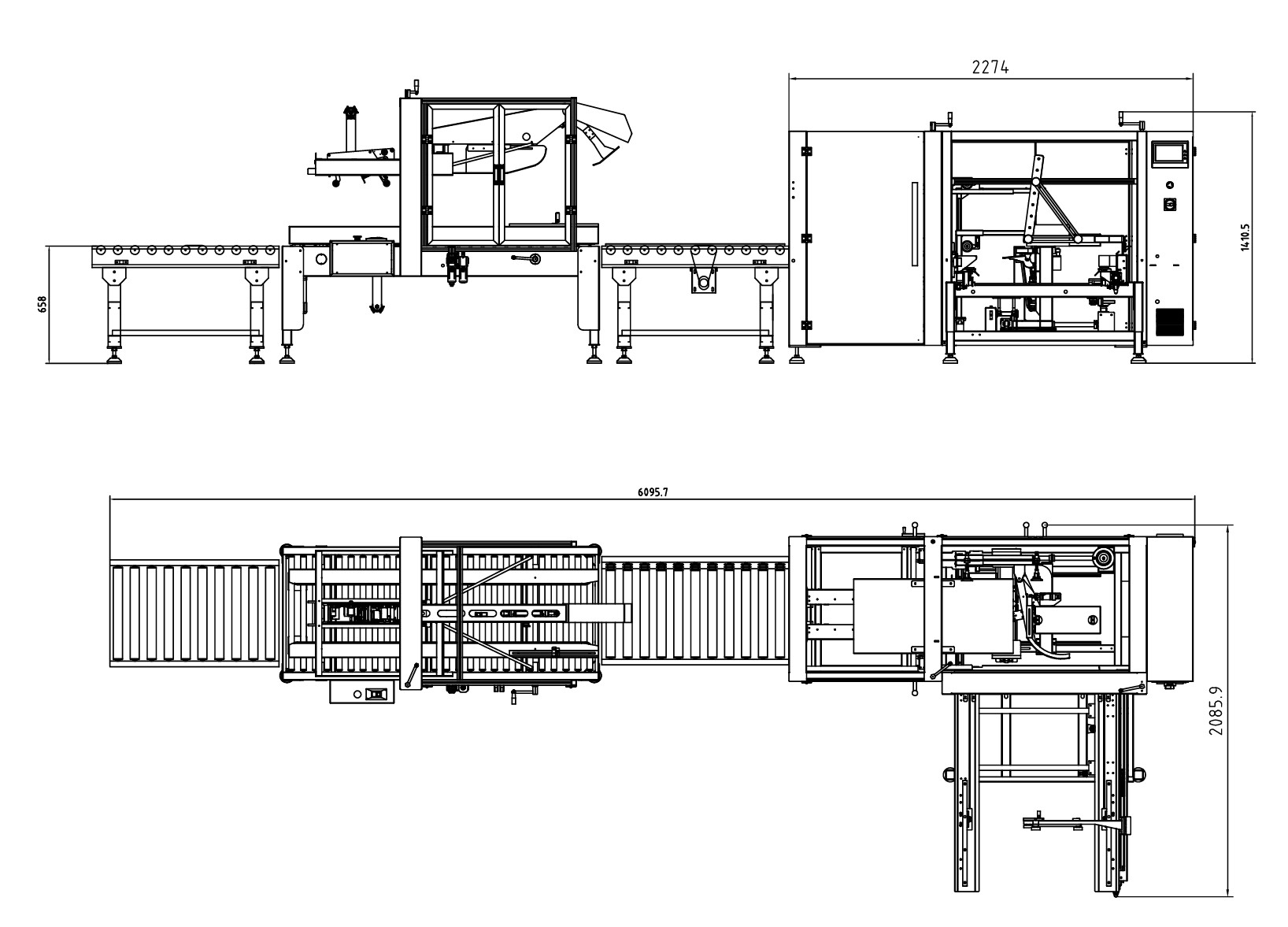

Лінія забезпечує 10–15 коробів за хвилину, до 720 коробів за годину і працює з коробами розміром від 200 × 200 × 150 мм до 500 × 400 × 350 мм. Конвеєр рухається зі швидкістю 18 м/хв і має ширину 600 мм; загальна довжина лінії близько 6,1 м, робоча висота, 650 мм.

Усе працює від звичайної однофазної мережі, 220 В / 50 Гц, під керуванням ПЛК, а рами виготовлені з порошковофарбованої промислової сталі. Лінія тиха для свого класу, менше 60 дБ, тому може працювати у пакувальній кімнаті, а не лише у виробничому залі.

Галузі та застосування LINEBOX-03

Лінія для пакування коробів LINEBOX-03 підходить для безперервного або великосерійного пакування стандартних коробів у виробництві, логістиці, e-commerce, харчовій і напоївній промисловості, електроніці, фармацевтиці та складських операціях. Її використовують там, де потрібно наповнювати та заклеювати уніфіковані короби для відправлення, зберігання чи дистрибуції. Типові задачі: вторинне пакування готової продукції, комплектація замовлень і підготовка до відправки у середовищах, де важливі швидкість і стабільність процесу.

Лінія працює з гофрованими картонними коробами одно- або двошарової конструкції у зазначених розмірах. Найефективніше, при серійному пакуванні коробів одного розміру, але можлива переналаштування під інші розміри за потреби. Систему часто встановлюють після наповнення чи складання продукції та перед палетуванням або маркуванням як частину більшого пакувального процесу.

Технічні характеристики

Лінія для пакування коробів LINEBOX-03 на відео

▶

Що дає лінія для пакування коробів для Вашого пакування

• Один короб кожні чотири секунди. До 720 коробів на годину, всі однакові: зібрані, складені та заклеєні без утримання клапанів вручну.
• Три машини, одна лінія. Формувач коробів, конвеєр і заклеювач коробів постачаються та монтуються разом, тому короби не потрібно переносити від однієї машини до іншої.
• Місце для наповнення короба. Привідний конвеєр і пасивна ділянка між машинами, це місце для завантаження товару, лінія чекає на пакувальника, а не навпаки.
• Одне налаштування розміру. Короби від 200 × 200 × 150 мм до 500 × 400 × 350 мм; лінія налаштовується один раз під розмір і далі повторює його.
• Звичайна розетка. 220 В, 50 Гц, одна фаза для всієї лінії, трифазне підключення не потрібне.
• Достатньо тихо, щоб стояти поруч. Менше 60 дБ на робочій висоті 650 мм.

Три машини лінії

• Повна лінія: формувач коробів, роликовий конвеєр і заклеювач коробів

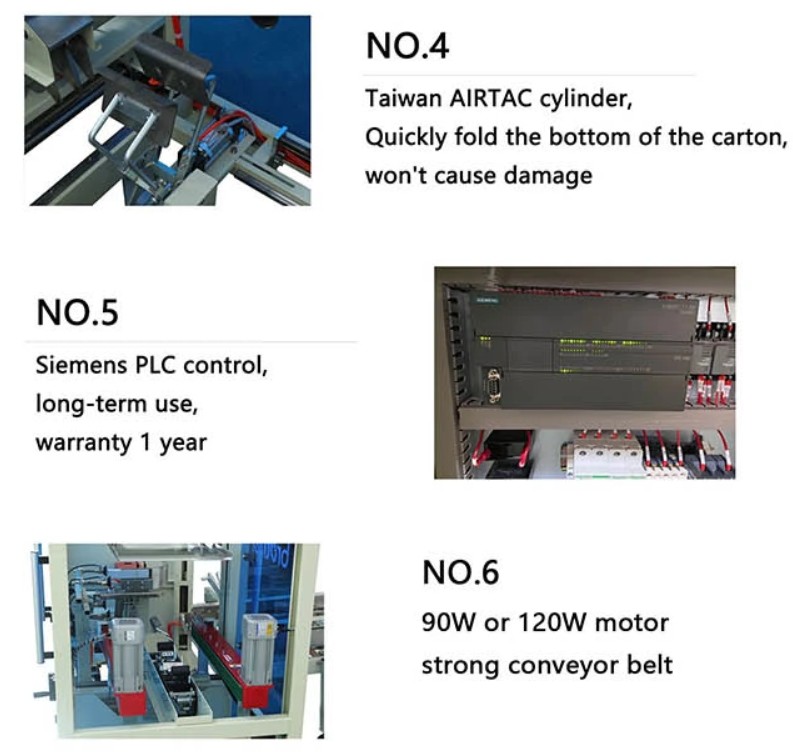

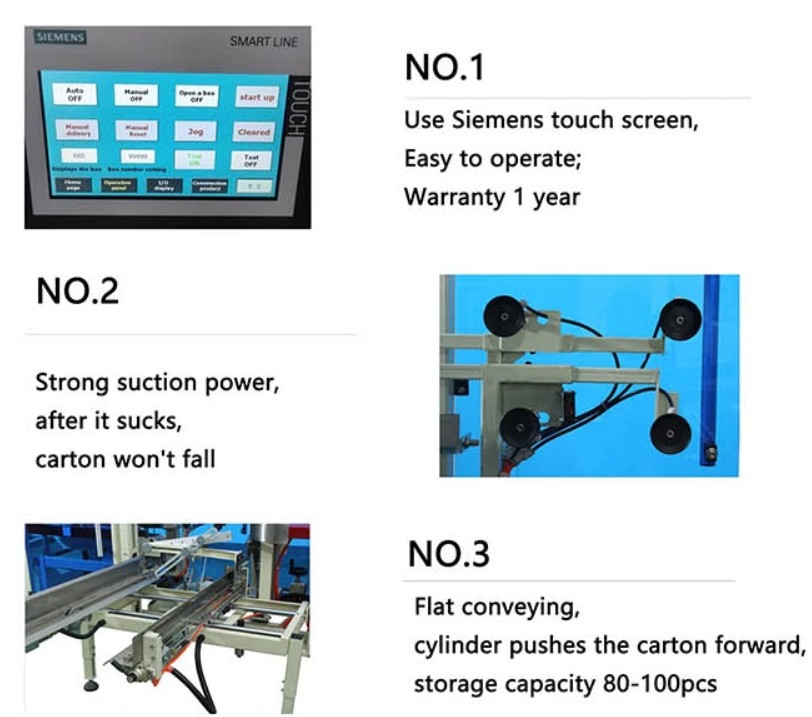

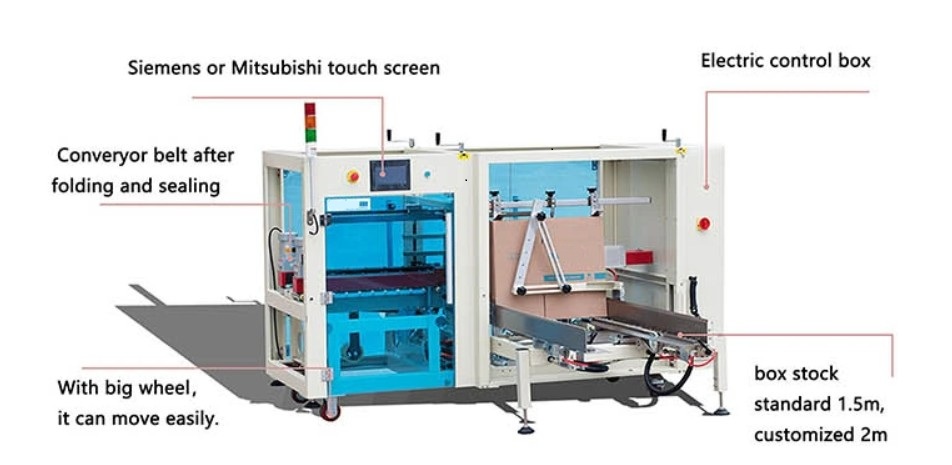

• Автоматичний формувач коробів AUTOBOX10, 10–15 коробів за хвилину
• До 720 коробів за годину
• Короб довжиною 200–500 мм, шириною 200–400 мм, висотою 150–350 мм
• Привідний роликовий конвеєр RC2M-D, 18 м/хв, ширина 600 мм
• Пасивна роликова секція RC1M, довжина 1000 мм
• Автоматичний заклеювач коробів RUBBER для BOPP або крафт-стрічки шириною 48–60 мм
• PLC-керування всією лінією
• Загальна довжина близько 6,1 м, робоча висота 650 мм
• Рівень шуму менше 60 дБ
• Рами з промислової сталі з порошковим покриттям
• 220 В, 50 Гц, одна фаза

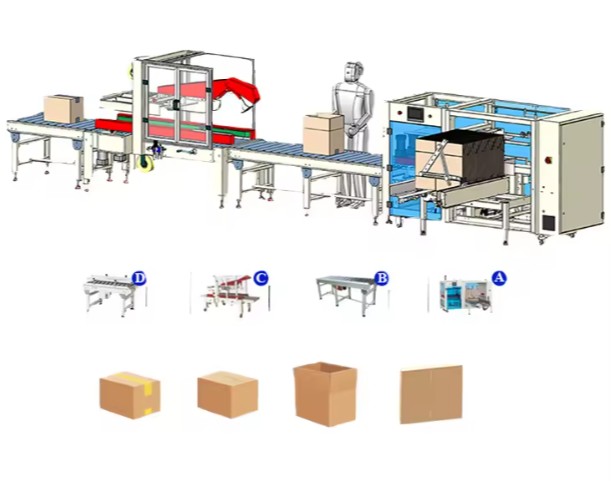

Як користуватися лінією для пакування коробів LINEBOX-03

1. Покладіть стопку плоских картонних заготовок у магазин формувача коробів і встановіть рулон стрічки в кожну головку заклеювача.
2. Відрегулюйте лінію під розмір Вашого короба: формувач, напрямні конвеєра та заклеювач коробів.
3. Запустіть лінію. Формувач відкриває заготовку, загинає нижні клапани та заклеює їх.
4. Конвеєр транспортує відкритий короб до місця пакування, де його наповнюють; пасивна секція дає пакувальнику простір для роботи.
5. Наповнений короб потрапляє у заклеювач, який загинає верхні клапани та заклеює короб.

Налаштування та обслуговування

• Розмір короба. Лінія налаштовується на короб від 200 × 200 × 150 мм до 500 × 400 × 350 мм; зміна розміру вимагає налаштування формувача, напрямних і заклеювача.
• Стрічка. BOPP або крафт-стрічка, ширина 48–60 мм, у кожній головці заклеювача коробів.
• Швидкість. Формувач виготовляє 10–15 коробів за хвилину, конвеєр рухається зі швидкістю 18 м/хв; підлаштуйте темп під персонал, який наповнює короби.
• Картон. Сухі, чисті та недеформовані заготовки з гофрокартону; волога або деформована заготовка, основна причина некоректного відкривання короба.
• Обслуговування. Вимикайте лінію перед будь-якими роботами. Тримайте ножі для стрічки гострими та чистими, ролики, без пилу, а магазин формувача, без порваних заготовок.

Вибір і встановлення лінії для пакування коробів LINEBOX-03

Перед вибором LINEBOX-03 переконайтеся, що розміри Ваших коробів входять у підтримуваний діапазон, а продукцію можна ефективно пакувати у стандартні прямокутні короби. Врахуйте доступну площу: виміряйте приміщення по всій довжині лінії, включаючи місце пакування. Забезпечте доступ з обох боків для завантаження заготовок, наповнення коробів і обслуговування.

Переконайтеся, що Ваш процес пакування може подавати заповнені короби з такою ж швидкістю, як працює лінія, або передбачте буфер, якщо попередні чи наступні етапи повільніші.

Перед тим як замовити пакувальну лінію

Ціна вказана на цій сторінці. Декілька деталей визначають, чи підходить Вам ця лінія: перевірте їх перед тим, як запитувати комерційну пропозицію, або надішліть їх нам, і ми розглянемо їх разом з Вами.

• Розмір коробів. Від 200 × 200 × 150 мм до 500 × 400 × 350 мм. Надішліть нам Ваші розміри, і ми підтвердимо, що лінія їх приймає.
• Продуктивність. До 720 коробів на годину, 10–15 на хвилину.
• Стрічка. BOPP або крафт-стрічка шириною 48–60 мм.
• Живлення. 220 В, 50 Гц, одна фаза для всієї лінії.
• Місце. Приблизно 6,1 м довжини на робочій висоті 650 мм, плюс місце для пакувальника біля конвеєра.
