Машина для закривання коробів AUTO&FOLD-5050 автоматична для стрічки крафт/BOPP – автоматичне регулювання висоти та ширини, закривання верхніх клапанів

Автоматична машина для заклеювання коробів AUTO&FOLD-5050, яка підлаштовується під кожен короб

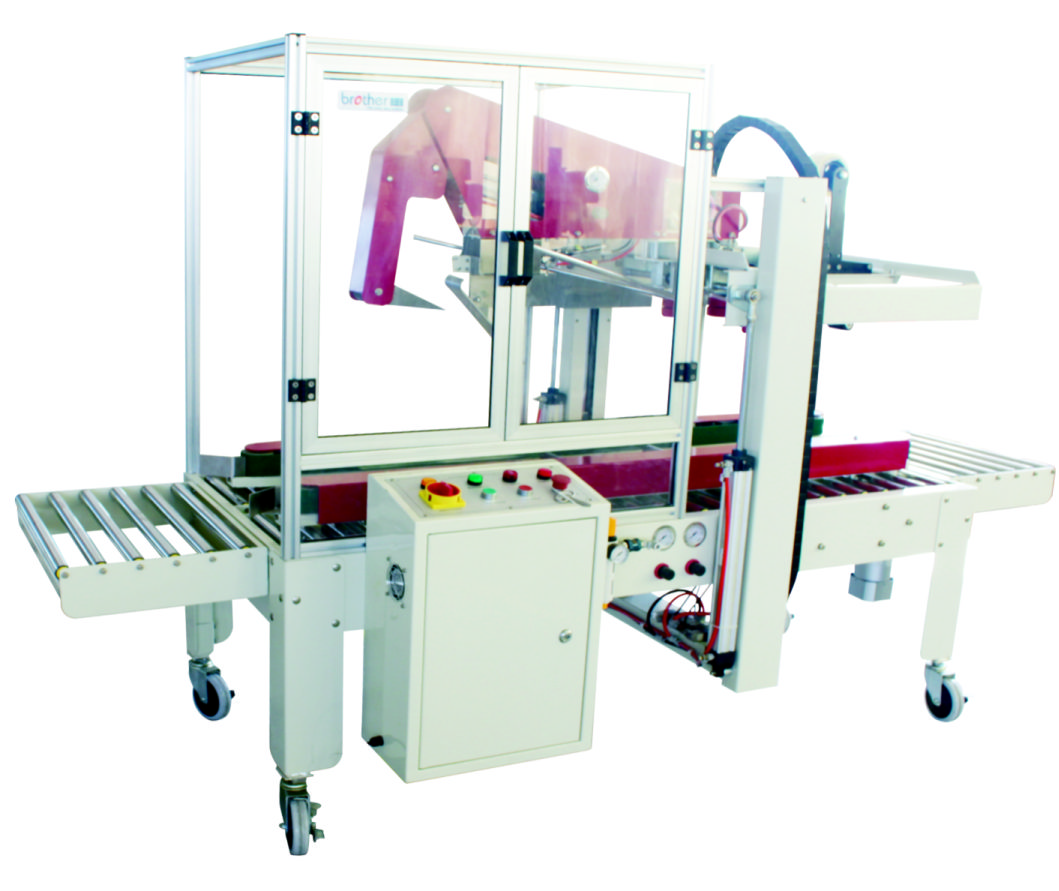

AUTO&FOLD-5050 — це автоматична машина для заклеювання коробів, яка самостійно налаштовується під кожен короб: пневмоциліндри підводять бокові стрічки до ширини короба та опускають верхню головку для нанесення стрічки до його висоти. Машина складає передній клапан, задній клапан і два бокові клапани, після чого заклеює верх і низ за один прохід, а бокові приводні стрічки транспортують короб зі швидкістю 16 м/хв.

Підходить для коробів розміром від L200 × W150 × H150 мм до L600 × W500 × H500 мм і використовує стрічку Kraft або BOPP шириною 48–60 мм. Оскільки ширина і висота налаштовуються під кожен короб, можна працювати з коробами різних розмірів підряд.

Машина працює від однофазної мережі 220 В, 50–60 Гц, споживає 200 Вт; регулювання розміру та складання клапанів здійснюється за допомогою стисненого повітря 6 бар (6 кг/см²) із витратою 100 Нл/хв. Зона складання закрита захисним кожухом із дверцятами, а на панелі керування розташовані кнопки запуску та зупинки, аварійна зупинка та манометри.

Машина заклеює короб на виході з пакувального столу або в лінії за формувачем коробів і транспортером. Робоча висота регулюється від 600 до 850 мм, що дозволяє підлаштувати машину під транспортери до та після неї.

Технічні характеристики

Що змінює автоматичне налаштування розміру на Вашій пакувальній лінії

• Без переналаштування між розмірами. Ширина та висота підлаштовуються під кожен короб, тому можна пакувати різні розміри без зупинки та ручного регулювання.
• Закривання клапанів без рук. Механізм складає передній, задній і бокові клапани до того, як короб потрапить до головок для нанесення стрічки.
• Верх і низ за один прохід. Верхня та нижня головки для стрічки одночасно заклеюють обидві сторони короба.
• Дбайливе ставлення до короба. Тиск циліндрів регулюється на редукторах, тому легкі короби не деформуються.
• Підходить до лінії. Робоча висота 600–850 мм і автоматична подача дозволяють працювати після автомата для складання коробів або конвеєра.
• Звичайне живлення. Однофазна мережа 220 В і 200 Вт; решта працює на стисненому повітрі.

Керування, пневматика та безпека

• Автоматичне регулювання ширини та висоти за допомогою пневмоциліндрів
• Автоматичний складаний механізм клапанів: спочатку передній, потім задній, далі бокові клапани
• Верхня та нижня головки для стрічки з регульованою довжиною кінця стрічки
• Бокові приводні стрічки, 16 м/хв
• Редуктори тиску для підйомного циліндра, бокових стрічок і механізму складання клапанів
• Мікровимикач, який встановлює довжину короба для згинання задньої кришки
• Пульт керування з кнопками запуску та зупинки, аварійною зупинкою та манометрами
• Захисний кожух з дверцятами над зоною згинання
• Регульовані опори для робочої висоти 600–850 мм; колеса
• Фільтр повітря з водовідділювачем та змащувачем

Як користуватися заклеювачем коробів AUTO&FOLD-5050

1. Підключіть однофазну мережу 220 В та стиснене повітря 6 бар; злийте воду з відділювача та перевірте рівень оливи у змащувачі.
2. Встановіть рулон клейкої стрічки Kraft або BOPP шириною 48–60 мм у верхню та нижню головки, відцентруйте та заправте стрічку клейкою стороною назовні.
3. Відрегулюйте тиск для бокових стрічкових транспортерів, підйомного циліндра та механізму згинання кришки на регуляторах.
4. Відкрийте стрижні для згинання на ширину Ваших коробів симетрично з обох боків і встановіть мікровимикач для довжини короба.
5. Натисніть ON і подайте короб з відкритими верхніми кришками, спрямованими вгору. Транспортери затягують короб, машина по черзі закриває кришки та заклеює верх і низ.
6. Заберіть заклеєний короб на виході; наступний короб може бути іншого розміру.

Налаштування, обслуговування та типові несправності

• Тиск у циліндрі. Тримайте його якомога меншим, наскільки дозволяє короб – надмірний тиск деформує легкі короби.
• Довжина короба. Перемістіть мікровимикач по пазу у рамі, щоб змінити момент згинання задньої кришки.
• Стрічка натягнута занадто сильно або занадто слабо. Відрегулюйте основну пружину головки стрічки; товста стрічка, як-от Kraft, потребує більшого натягу.
• Довжина кінця стрічки занадто велика або занадто мала. Перемістіть опору леза для переднього кінця та обмежувач для заднього кінця.
• Нерівний зріз або зморшкувата стрічка. Замініть затуплене лезо або поверніть його правильною стороною; очистіть гумовий ролик і підтягніть тримач стрічки.
• Обслуговування. Вимикайте живлення та повітря перед будь-якими роботами. Регулярно зливайте воду з відділювача та використовуйте у змащувачі лише пневматичну оливу; очищайте штоки циліндрів; змащуйте гвинтові штоки та ланцюг кожні три місяці; тримайте лезо чистим і змащеним, а машину сухою. З часом транспортери трохи підтягуються – це нормально.

Перед замовленням заклеювача коробів з автоматичним регулюванням розміру

Ціна вказана на цій сторінці. Декілька деталей визначають, чи підходить машина для Ваших коробів: перевірте їх перед тим, як запитувати комерційну пропозицію, або надішліть їх нам, і ми розглянемо їх разом з Вами.

• Розмір короба. Від L200 × W150 × H150 мм до L600 × W500 × H500 мм. Надішліть нам розміри, які Ви пакуєте, і ми підтвердимо, що вони підходять.
• Змішані розміри чи один розмір. AUTO&FOLD-5050 автоматично підлаштовується під кожен короб. Якщо Ви завжди використовуєте один і той самий короб, RUBBER виконує цю ж задачу з ручним регулюванням маховиком.
• Короби. Сухі, чисті гофровані короби, які не деформовані; короби з пластиковим покриттям не можна заклеювати.
• Стрічка. Крафтова або BOPP стрічка шириною 48–60 мм, за раз використовується одна ширина та товщина.
• Живлення та повітря. Однофазна розетка 220 В, 50–60 Гц і стиснене повітря 6 бар, 100 Nl/хв.
• Місце. Габарити машини приблизно 1780 × 1080 × 1400 мм, вага близько 280 кг; постачається у ящику 1920 × 1100 × 1750 мм, вага близько 310 кг.
