Автоматична машина для формування коробів AUTOBOX10 – 10-15 коробів/хв

Автоматична машина для формування коробів AUTOBOX10

AUTOBOX10, це автоматична машина для формування коробів: вона бере плоский короб із магазину, відкриває його, складає клапани дна, заклеює дно та подає відкритий короб далі по стрічці: 10–15 коробів за хвилину.

Працює з коробами розміром від 200 × 200 × 150 мм до 500 × 400 × 350 мм (довжина × ширина × висота), при цьому сума довжини і ширини, до 900 мм, а половина ширини плюс висота, до 550 мм.

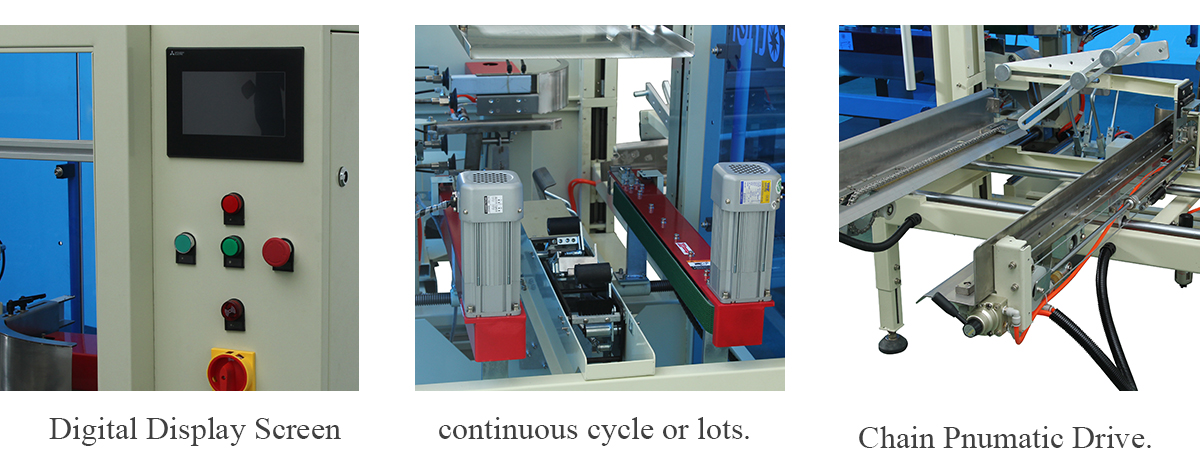

Дно заклеюється стрічкою шириною 50 або 60 мм (75 мм за запитом). Серводвигун встановлює ширину короба; зберігається до десяти ширин коробів, тому для зміни розміру достатньо вибрати номер на сенсорному екрані та відрегулювати напрямні, стрічкові транспортери й присоски.

Машина працює від мережі 220 В, 50 Гц, одна фаза, з європейською вилкою, і потребує стисненого повітря приблизно 0,5 МПа. Висота вихідного столу для відкритих коробів, 650 мм.

Галузі та застосування: автоматична машина для формування коробів AUTOBOX10

AUTOBOX10 використовується у харчовій і напоївній промисловості, фармацевтиці, електроніці, споживчих товарах і аграрній упаковці. Підходить для виробничих ліній, де потрібне регулярне, масове формування коробів. Типові застосування: пакування пляшок чи консервів, електроніки в коробках, оброблених продуктів, товарів для особистої гігієни та продукції для полиць роздрібної торгівлі. Машину часто встановлюють на початку пакувальної лінії, щоб подавати відкриті, заклеєні знизу короби безпосередньо на станції наповнення чи завантаження.

Працює з класичними чотириклапанними коробами з гофрокартону у вказаному діапазоні розмірів. Короби з нестандартними клапанами, дуже низькою жорсткістю чи нерівними вирізами потребують тестування перед використанням.

Технічні характеристики

Формувач коробів AUTOBOX10 на відео

▶

Що дає формувач коробів Вашій пакувальній лінії

• 10–15 коробів за хвилину. Короб береться, відкривається, складається, заклеюється та виходить без оператора, потрібно лише поповнювати магазин плоскими коробами.
• Дно заклеюється за один прохід. Передня, задня та бокові клапани складаються по черзі, дно заклеюється, і короб виходить готовим до наповнення.
• Збережено десять ширин коробів. Сервопривід встановлює ширину для обраного на сенсорному екрані номера короба.
• Лічильник з автоматичною зупинкою. Задайте потрібну кількість коробів, машина зупиниться на цій кількості.
• Ручний покроковий режим. Для налаштування та діагностики кожен крок можна виконати окремо з сенсорного екрана.
• Живлення від однофазної мережі. 220 В з європейською вилкою, а також підключення стисненого повітря.

Завдання оператора та інтеграція в лінію: автоматичний формувач коробів AUTOBOX10

Основні завдання оператора, завантажувати плоскі короби в магазин, обирати потрібний номер короба на сенсорному екрані та контролювати наявність скотчу й повітря. Під час переналаштування оператор регулює напрямні, ремені та вакуумні присоски відповідно до нового розміру короба за збереженими налаштуваннями. Відкриті короби виходять на фіксованій висоті столу, тому транспортер має бути підлаштований під цю висоту.

Діапазон коробів, заклеювання та керування

• Автоматичне формування коробів і заклеювання дна, 10–15 коробів за хвилину
• Довжина короба 200–500 мм, ширина 200–400 мм, висота 150–350 мм
• Обмеження: довжина + ширина до 900 мм, половина ширини + висота до 550 мм
• Стрічка 50 або 60 мм (75 мм за запитом)
• Вакуумні присоски беруть плоский короб із магазину
• Сервопривід для налаштування ширини, збереження до 10 ширин коробів
• Сенсорний екран: автоматичний, покроковий ручний режим, одиничний короб, лічильник
• Вивід на стрічках, висота столу 650 мм
• Стиснене повітря близько 0,5 МПа
• 220 В, 50 Гц, одна фаза, європейська вилка

Як користуватися формувачем коробів AUTOBOX10

1. Підключіть живлення та стиснене повітря, встановіть основний регулятор повітря приблизно на 0,5 МПа.
2. Увімкніть головний вимикач і виконайте повернення сервоприводу та скидання циліндра на сенсорному екрані, доки обидва індикатори початкового положення не засвітяться.
3. Виберіть номер короба на сенсорному екрані та налаштуйте напрямні, стрічки й присоски під цей короб.
4. Заповніть магазин плоскими коробами та введіть потрібну кількість коробів.
5. Натисніть Автоматично: машина братиме, відкриватиме, складатиме, заклеюватиме та видаватиме короби до досягнення лічильника.

Налаштування та обслуговування

• Ширина короба. Зберігається до десяти номерів коробів; сервопривід переміщується на ширину обраного номера.
• Напрямні та стрічки. Напрямні магазину, ширина стрічки, притискна плита та присоски налаштовуються вручну під розмір короба у порядку, вказаному в інструкції.
• Повітря. Основний регулятор встановлюється приблизно на 0,5 МПа; при недостатньому або надмірному тиску короб формується неякісно. Клапани швидкості циліндрів налаштовують лише навчені працівники.
• Перед запуском. Автоматична робота починається лише тоді, коли сервопривід і циліндри знаходяться у початковому положенні.
• Безпека. Вимикайте живлення та від’єднуйте повітря перед будь-якими роботами з механікою.

Вибір і експлуатація AUTOBOX10: що перевірити та типові проблеми

Перед вибором AUTOBOX10 переконайтеся, що всі розміри коробів на Вашій лінії відповідають зазначеному діапазону та обмеженням. Перевірте жорсткість і поверхню матеріалу короба, оскільки дуже м’які або слизькі короби можуть ускладнити захоплення присосками та формування. Переконайтеся, що подача стисненого повітря стабільна й чиста, оскільки коливання тиску можуть призвести до неповного формування або заклеювання.

Поширені помилки: неправильне встановлення кількості коробів, зміщення напрямних або ременів, робота з малою кількістю клейкої стрічки. Це може призвести до заклинювань, неякісного формування коробів або пропуску заклеювання. Щоб уникнути простоїв, дотримуйтесь послідовності налаштувань у керівництві та не змінюйте пневматичні параметри без відповідної підготовки.

Для інтеграції у вже існуючу лінію передбачте місце для доступу оператора до магазину та панелі керування. Заплануйте регулярне очищення та огляд рухомих частин.

Перед замовленням машини для формування коробів

Ціна вказана на цій сторінці. Декілька деталей визначають, чи підходить машина для Вашої лінії: перевірте їх перед замовленням або надішліть нам, і ми допоможемо Вам з вибором.

• Розміри коробів. Довжина 200–500 мм, ширина 200–400 мм, висота 150–350 мм, у межах зазначених лімітів.
• Клейка стрічка. 50 або 60 мм; 75 мм за запитом.
• Комунікації. 220 В, 50 Гц, одна фаза, та стиснене повітря близько 0,5 МПа.
• Габарити. Розміри машини 2020 × 2080 × 1396 мм; вихід коробів на висоті 650 мм.
• Доставка. У ящику 245 × 126 × 160 см, брутто 550 кг; вага машини 530 кг.
