Приводний рольганг RC2M-D

Приводний рольганг RC2M-D

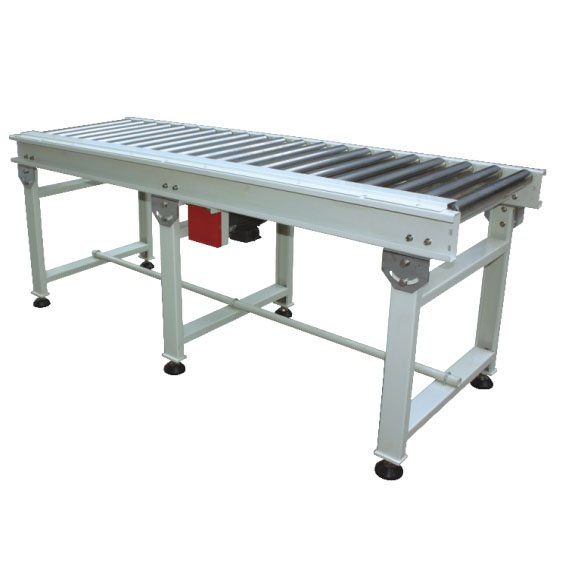

RC2M-D, це приводний рольганг. Ролики обертаються вбудованим мотором, тому короб рухається по лінії самостійно, без ручного штовхання чи скочування по гравітаційному рольгангу.

Одна секція має розміри 2050 × 600 мм і працює зі швидкістю 18 м/хв, що відповідає темпу спокійної ходьби і підходить для пакувальної лінії. Передавальне число редуктора, 12,5:1, саме воно забезпечує крутний момент для запуску завантаженого короба.

Рама виготовлена зі сталі, а ролики, з високоміцної оцинкованої сталі. Привід інтегрований у секцію, тому немає зовнішнього редуктора, який потрібно захищати, і нічого не виступає в прохід.

Працює тихо, менше 60 дБ, і встановлюється на регульованих опорах на робочій висоті 650–800 мм. Секції з’єднуються для отримання потрібної довжини лінії; також доступний коротший RC1M/D розміром 1000 × 600 мм.

RC2M-D у промислових і логістичних застосуваннях

Приводний рольганг RC2M-D використовується на пакувальних лініях, у складах, логістичних центрах і виробничих цехах. Він підходить для транспортування коробів і картонів між робочими зонами або до/від автоматизованих машин. Типові застосування: переміщення упакованої продукції від пакувальних столів до стрепінг, обмотувальних чи маркувальних станцій, а також з’єднання робочих ділянок у процесах складання чи комплектації замовлень.

Рольганг часто використовується там, де потрібен передбачуваний потік товарів, наприклад, у фулфілменті e-commerce, складанні електроніки та обробці автозапчастин. Його можна подовжувати або переміщати відповідно до змін у виробництві.

Технічні характеристики

Що змінює приводний рольганг

• Короб рухається самостійно. Приводний рольганг забезпечує постійний рух лінії; на гравітаційному рольгангу останній короб завжди потребує додаткового поштовху.
• Однакова швидкість для всіх. 18 м/хв зберігається як на першій, так і на восьмій годині роботи, що робить продуктивність пакувальної лінії передбачуваною.
• Перевозить завантажений короб. Редуктор 12,5:1 забезпечує крутний момент для запуску повного короба, а не лише для руху порожньої.
• Тихий біля робочого місця. Менше 60 дБ, тому співробітники можуть спілкуватися поруч.
• Модульна конструкція. Секції 2050 × 600 мм з’єднуються до потрібної довжини, для коротких ділянок є секція 1000 мм.
• Оцинковані ролики. Високоміцна оцинкована сталь не залишає слідів на товарі та не іржавіє у вологому пакувальному цеху.

Завдання оператора та інтеграція у лінію: RC2M-D

Оператори розміщують товари по центру роликів для стабільного руху та уникнення бокового навантаження. Рольганг автоматично підтримує задану швидкість, тому ручне втручання обмежується завантаженням і розвантаженням товарів або контролем потоку. Протягом зміни оператори перевіряють, чи короби вирівняні, чи нічого не заважає роликам, і чи вільні точки передачі до інших машин.

Комплектація

• Приводний рольганг з інтегрованим приводом
• Секція 2050 × 600 мм
• Швидкість транспортування 18 м/хв
• Передавальне число мотор-редуктора 12,5:1
• Сталевий каркас
• Ролики з високоміцної оцинкованої сталі
• Рівень шуму менше 60 дБ
• Модульний, з’єднується до потрібної довжини
• Доступна коротша секція RC1M/D 1000 × 600 мм
• Робоча висота 650–800 мм на регульованих опорах, як у цій серії
• Вантажопідйомність 50 кг, дані виробника для цієї серії рольгангів
• Ролики діаметром близько 50 мм з кроком близько 100 мм, приблизно 20 на секцію

Як використовують

1. Розташуйте секції в лінію та з’єднайте їх до потрібної довжини.
2. Вирівняйте кожну секцію та зафіксуйте так, щоб стики між секціями були врівень.
3. Підключіть привід, рольганг працює зі швидкістю 18 м/хв.
4. Подавайте короби на першу секцію довгою стороною вздовж роликів.
5. Знімайте їх на кінці або передавайте на наступну машину лінії.

Монтаж і обслуговування

• Вирівнюйте секції. Перепад на стику, це місце, де короб застрягає і лінія зупиняється. Вирівняйте та відцентруйте секції перед першим запуском.
• Не перевантажуйте секцію. Вантажопідйомність секції залежить від коробу та його положення на роликах. Зверніться до нас, якщо плануєте розміщувати важкі чи довгі вантажі.
• Слідкуйте, щоб ролики оберталися. Заклинивший ролик тягне короб криво. Перевіряйте вручну, чи всі ролики вільно обертаються під час щотижневої перевірки.
• Очищайте каркас. Кінці стрепінг стрічки, скотч і термоусадочна плівка намотуються на осі роликів. Видаляйте їх до того, як вони потраплять у підшипники.
• Змащення. Рольганг спроєктований так, щоб потребувати мінімального змащення; дотримуйтесь інструкцій виробника і не перевищуйте їх.
• Захисні огородження. У місці стику рольганга з іншою машиною точка передачі є небезпечною для пальців і має бути захищена.

Перед замовленням

Ціна вказана на цій сторінці. Рольганг підбирають під товар і лінію, тому перевірте ці параметри перед замовленням:

• Довжина. Одна секція, 2050 мм. Порахуйте кількість секцій для потрібної довжини; 1000 мм RC1M/D закриває проміжки.
• Ширина коробу. Ширина роликів, 600 мм, короб має спиратися щонайменше на три ролики одночасно.
• Вага вантажу. Виробник вказує 50 кг для рольгангів цієї серії, але не дає даних саме для RC2M/D. Повідомте нам вагу та розміри Вашого вантажу, і ми підтвердимо можливість використання з постачальником перед замовленням.
• Робоча висота. Від 650 до 800 мм на регульованих опорах у цій серії. Вкажіть, з чим рольганг має бути на одному рівні на кожному кінці.
• Живлення. Виробник не вказує його для RC2M/D. Приводний рольганг цієї ж серії, ERC4M/RD, працює від 380 В / 50 Гц трифазної мережі та споживає 1 кВт. Повідомте, яке живлення є на Вашій лінії, і ми це підтвердимо.
• Доставка. Секція важить близько 95 кг і має довжину 2050 мм, тому потрібен транспорт, що вміщує таку довжину.

Вибір і експлуатація RC2M-D: на що звернути увагу

Перед вибором RC2M-D уточніть тип і розміри вантажу, який транспортуватиметься. Поверхня кожного короба або контейнера має бути рівною та жорсткою. Не розміщуйте занадто малі вантажі або ті, що мають нерівну основу, безпосередньо на роликах, оскільки вони можуть застрягати або рухатися нерівномірно. Для вантажів у м’якій упаковці або нестійких вантажів розгляньте використання лотків для рівномірного розподілу ваги.

Перевірте запланований маршрут на наявність різких поворотів або змін висоти, оскільки RC2M-D призначений для прямолінійного та горизонтального транспортування.
